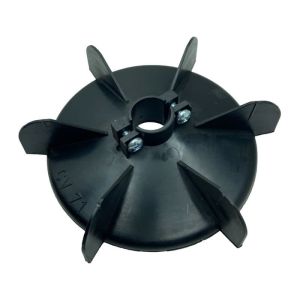

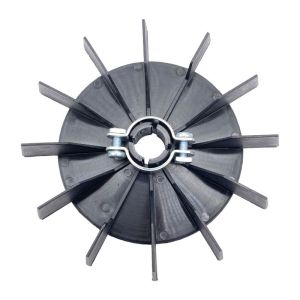

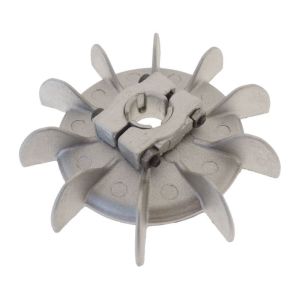

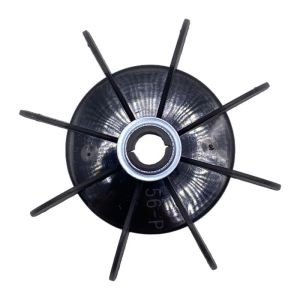

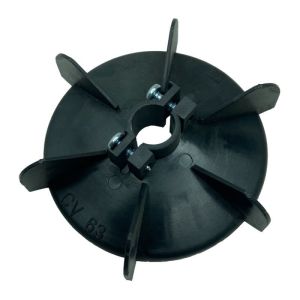

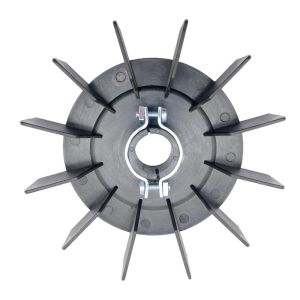

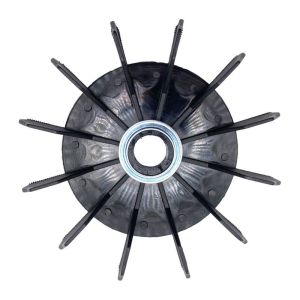

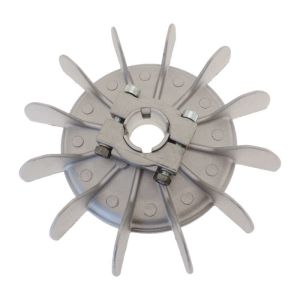

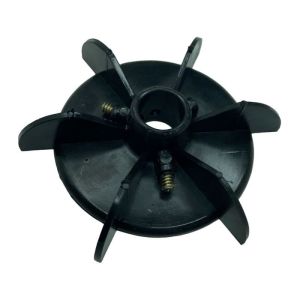

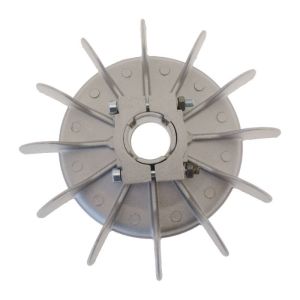

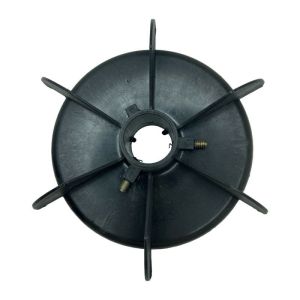

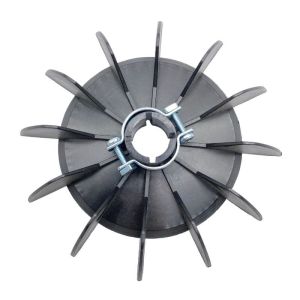

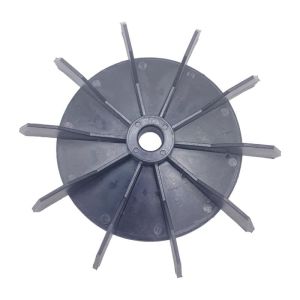

Un ventilateur pour moteur électrique est un dispositif conçu pour améliorer le refroidissement d'un moteur électrique. Il est fabriqué en matière plastique ou métallique, avec des ailettes ou des pales disposées radialement autour d'un moyeu central. Le ventilateur est fixé à l'extrémité du moteur et tourne avec l'arbre moteur, créant un flux d'air qui aide à dissiper la chaleur générée par le moteur.
FILTRER PAR :
Le ventilateur de moteur électrique joue un rôle crucial dans le maintien de la température optimale du moteur, garantissant ainsi performance et longévité. Notre assortiment varié répond à une multitude de besoins spécifiques, que ce soit pour des applications industrielles ou des utilisations plus personnalisées.

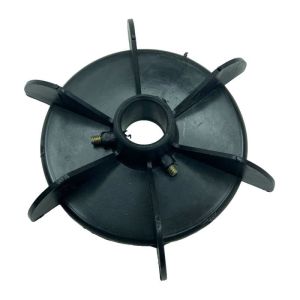

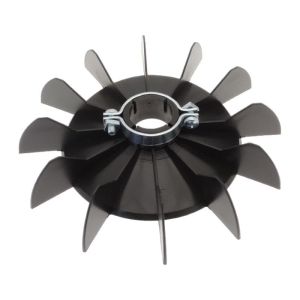

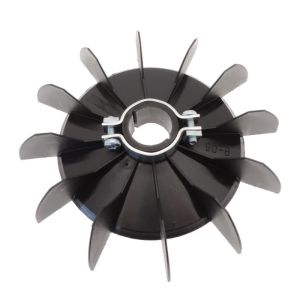

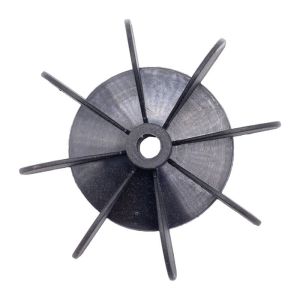

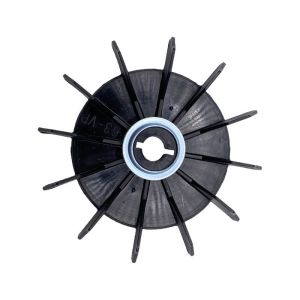

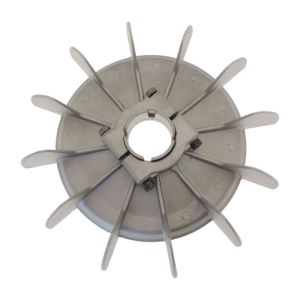

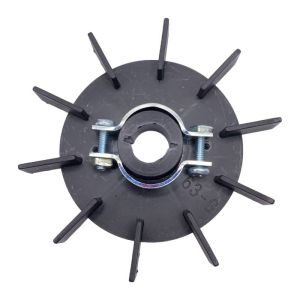

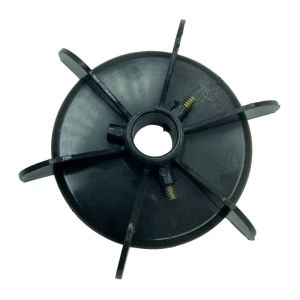

La taille, l’épaisseur, le diamètre intérieur et extérieur de l’hélice sont à prendre en compte. Nous disposons d’un stock d’hélices de différentes matières : plastique ou aluminium. Faites votre choix en fonction de votre ancien modèle, tout en tenant compte du système de montage : à clipser, à visser, à collier, à aléser ou avec des rainures de clavette. Nos ventilateurs sont compatibles avec la plupart des moteurs électriques asynchrones monophasés ou triphasés.
Un moteur électrique, essentiel pour convertir l'énergie électrique en énergie mécanique, repose principalement sur deux composants clés : le stator et le rotor. Le stator, étant la partie statique du moteur, et le rotor, sa partie rotative, travaillent de concert pour créer un champ magnétique nécessaire à cette conversion énergétique. En plus de ces éléments fondamentaux, un moteur électrique intègre une multitude de pièces et accessoires, tous disponibles sur notre site Mikatec.
Parmi ces composants supplémentaires, on trouve le condensateur qui aide au démarrage et au fonctionnement efficace du moteur, les balais de charbon, indispensables dans les moteurs à courant continu pour transférer le courant au rotor. La poulie, quant à elle, est cruciale dans la transmission du mouvement. Le roulement à billes assure une rotation fluide et réduit la friction.
La plaque et la boîte à bornes fournissent des points de connexion pour les câbles d'alimentation électrique, tandis que le pont redresseur et ses diodes sont essentiels dans les moteurs qui convertissent le courant alternatif en courant continu. Enfin, le ventilateur et son capot sont vitaux pour maintenir une température opérationnelle optimale, évitant la surchauffe du moteur.
Ensemble, ces composants rendent le moteur électrique non seulement opérationnel mais aussi efficace et fiable pour une variété d'applications.
Pour refroidir votre moteur électrique, il existe un système de ventilation qui permet de réguler la température du moteur et éviter la surchauffe. Sur le moteur électrique, le ventilateur se trouve du côté opposé à la fixation (qui peut être à patte ou à bride).
Les différents types de ventilation pour moteur électrique
Il existe 2 façons pour actionner le ventilateur d’un moteur :
Les moteurs électriques auto-ventilés : le moteur est associé au ventilateur et permet de le faire tourner
Les moteurs électriques moto-ventilés : le système de ventilation est indépendant du moteur électrique. Le ventilateur est mis en fonctionnement grâce à un second moteur. Il s’agit d’une ventilation forcée
En fonction de son utilisation, un moteur électrique peut être moto-ventilé ou auto-ventilé. La première option est conseillée pour les cas d’un fonctionnement avec variateur de fréquence, à grande vitesse ou à basse vitesse mais pendant une longue durée. Dans tous les autres cas, il est conseillé d’ajouter un système de refroidissement indépendant (risque de surchauffe suite à une baisse d’efficacité du ventilateur intégré).
Attention aux confusions :
un moteur électrique asynchrone peut alimenter un ventilateur électrique (hélicoïde ou centrifuge).
ne confondez pas ventilateur de moteur électrique avec ventilateur de moteur à combustion (le moteur de votre véhicule) ou avec une turbine d’alternateur
○ un ventilateur pour moteur électrique est intégré au moteur sous le capot et évite la surchauffe lors de son fonctionnement
○ un ventilateur de refroidissement moteur est intégré au radiateur et sert à faire diminuer la température du liquide de refroidissement de votre voiture
○ une turbine est un moteur à combustion qui transforme l’énergie de la pression de l’eau, du gaz ou de l’air en énergie mécanique pour faire tourner un alternateur
La surchauffe d'un moteur électrique peut être due à divers facteurs. Voici les causes les plus fréquentes :
- Surcharge : Si le moteur est utilisé au-delà de sa capacité nominale, cela peut entraîner une surchauffe. Il est crucial de respecter les limites de charge spécifiées par le fabricant.
- Alimentation électrique inadéquate : Une tension trop élevée ou trop basse, ou des fluctuations de tension, peuvent provoquer une surchauffe.
- Mauvais réglage de la fréquence dans les moteurs à vitesse variable : Un réglage incorrect de la fréquence peut entraîner une surcharge du moteur.
- Manque de ventilation : Une circulation d'air insuffisante autour du moteur peut empêcher la dissipation de la chaleur.
- Encrassement du système de ventilation : La poussière et les débris peuvent obstruer le système de ventilation, réduisant son efficacité.
- Défaillance du ventilateur de refroidissement : Si le ventilateur intégré au moteur ne fonctionne pas correctement, il ne peut pas refroidir le moteur efficacement.
- Lubrification insuffisante : Un manque de lubrification adéquate peut augmenter la friction, générant ainsi plus de chaleur.
- Usure des roulements : Des roulements usés peuvent augmenter la résistance et la chaleur lors du fonctionnement du moteur.
- Désalignement ou déséquilibre mécanique : Un désalignement ou un déséquilibre des pièces mobiles peut créer une friction excessive et de la chaleur.
- Environnement opérationnel : Un environnement trop chaud ou une exposition directe au soleil peut augmenter la température du moteur.
- Isolation endommagée : L'isolation défectueuse dans les enroulements peut causer des courts-circuits, augmentant ainsi la chaleur générée.
- Âge et usure : Au fil du temps, les composants du moteur peuvent s'user et devenir moins efficaces, entraînant une surchauffe.
Pour résoudre ces problèmes, commencez par vérifier les conditions de charge et d'alimentation, ainsi que l'état du système de refroidissement. Assurez-vous également que le moteur est correctement lubrifié et aligné. Si le problème persiste, il est recommandé de consulter un professionnel.
Il existe plusieurs raisons potentielles pour lesquelles un ventilateur de moteur électrique pourrait ne pas fonctionner correctement. Voici les causes les plus courantes :
- Alimentation électrique insuffisante ou interrompue : Assurez-vous que le moteur est correctement alimenté et que les connexions électriques sont sécurisées et intactes.
- Problème de fusible ou de disjoncteur : Un fusible grillé ou un disjoncteur déclenché peut interrompre l'alimentation électrique du ventilateur.
- Thermostat défectueux : Si le ventilateur est régulé par un thermostat, un dysfonctionnement de ce dernier peut empêcher le ventilateur de se mettre en marche.
- Surchauffe du moteur : Un moteur surchauffé peut entraîner l'arrêt automatique du ventilateur pour des raisons de sécurité.
- Défaillance du moteur du ventilateur : Le moteur du ventilateur lui-même peut être défectueux, nécessitant un remplacement ou une réparation.
- Obstruction ou encrassement : La poussière, la saleté ou d'autres débris peuvent obstruer le ventilateur, empêchant sa rotation.
- Problèmes mécaniques : Les composants du ventilateur, tels que les pales ou les roulements, peuvent être endommagés ou usés, nécessitant une maintenance ou un remplacement.
- Problèmes de commande électronique : Dans les systèmes plus complexes, une défaillance de la carte de commande électronique peut empêcher le fonctionnement du ventilateur.
- Vieillissement ou usure : Avec le temps, les composants du ventilateur peuvent s'user et nécessiter un remplacement.
- Mauvais branchement ou configuration : Une installation incorrecte peut également être la cause d'un dysfonctionnement.
Pour résoudre ces problèmes, il est conseillé de vérifier d'abord les aspects les plus simples, comme l'alimentation et les connexions, avant de passer à des diagnostics plus complexes. Si le problème persiste, faire appel à un technicien qualifié est souvent la meilleure solution.
Le rôle d’un moteur électrique est de convertir une énergie électrique en énergie mécanique. Le moteur tourne autour d’un axe (arbre moteur) et crée du courant électrique. On retrouve différents types de moteurs électriques : moteur synchrone et asynchrone, moteur monophasé et triphasé. Chaque type a ses particularités. Si vous cherchez à remplacer votre moteur électrique, consultez notre offre de produits en ligne ici.
En fonction de son type et de ses caractéristiques, un moteur électrique n’a pas la même utilisation.
Un moteur monophasé (il ne comporte qu’une seule phase) est le plus souvent utilisé pour un usage domestique : équipement de vos outils électroportatifs, votre pompe à eau, votre électroménager, etc. Tous ces appareils nécessitent généralement une tension de sortie inférieure ou égale à 230V.
Un moteur triphasé (il comporte trois phases) est principalement utilisé pour l’usage industriel ou agricole. Les machines alimentées en triphasé nécessitent une puissance d’au moins 380V ou 400V.
A savoir : sous certaines conditions, il est possible de faire fonctionner un moteur triphasé sur une alimentation monophasée grâce à un condensateur permanent qui va créer le déphasage. Attention toutefois à la perte de puissance du moteur et la réduction du couple de démarrage suite à une telle manipulation.
