Infos techniques

Série technique
Acier
Finition
Zingué
Sens du filetage
ISO pas à droite
Filetage métrique
M20
Charge maximale utile (kg)
2000

INFORMATIONS GÉNÉRALES

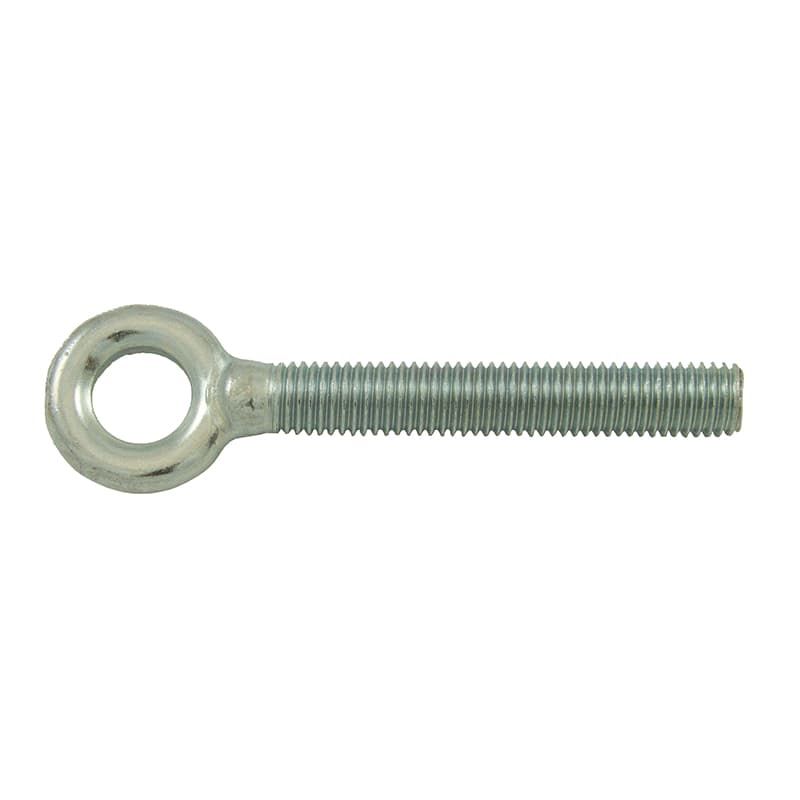

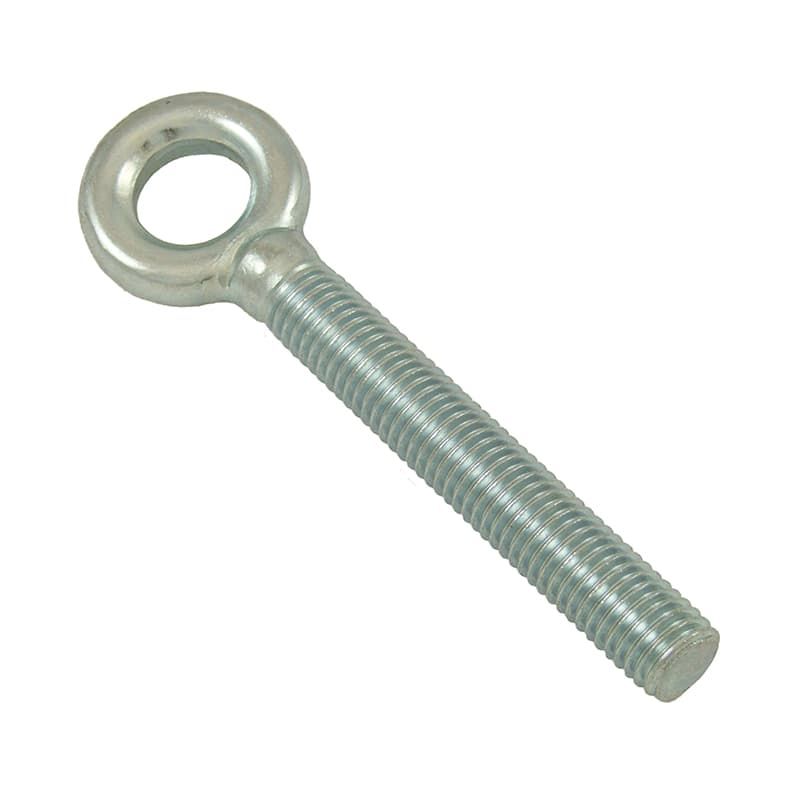

Désignation

Vis à oeil

Matière

Acier Fe430B

Anneau en acier estampé et fermé

Finition

Zingué blanc

Filetage

ISO pas à droite

PRINCIPALES CARACTÉRISTIQUES

Filetage métrique

M20

Charge maximale d'utilisation (Kg)

2000

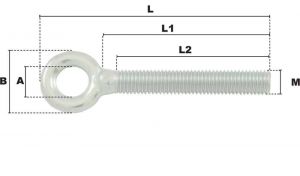

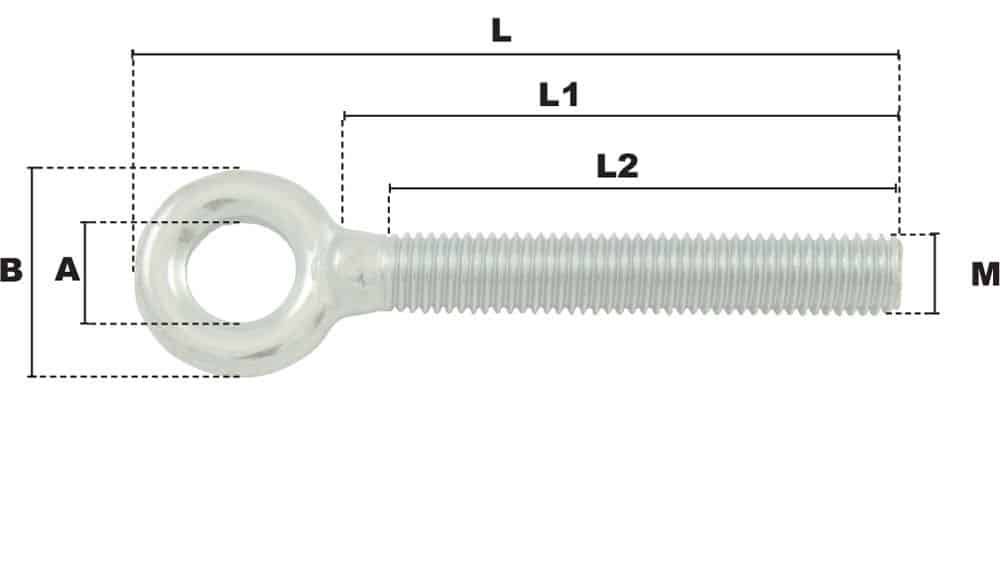

CÔTES ET DIMENSIONS

A - Diamètre intérieur de l'anneau (mm)

25

B - Diamètre extérieur de l'anneau (mm)

55,50

L - Longueur totale (mm)

185

L1 - Longueur (mm)

130

L2 - Longueur (mm)

110

Remarque

La charge de rupture est obtenue en multipliant la charge maximale d'utilisation par le coefficient de sécurité 4.
