Infos techniques

Série technique
Acier
Finition
Zingué
Sens du filetage
ISO pas à droite
Filetage métrique
M8
Charge maximale utile (kg)
270

INFORMATIONS GÉNÉRALES

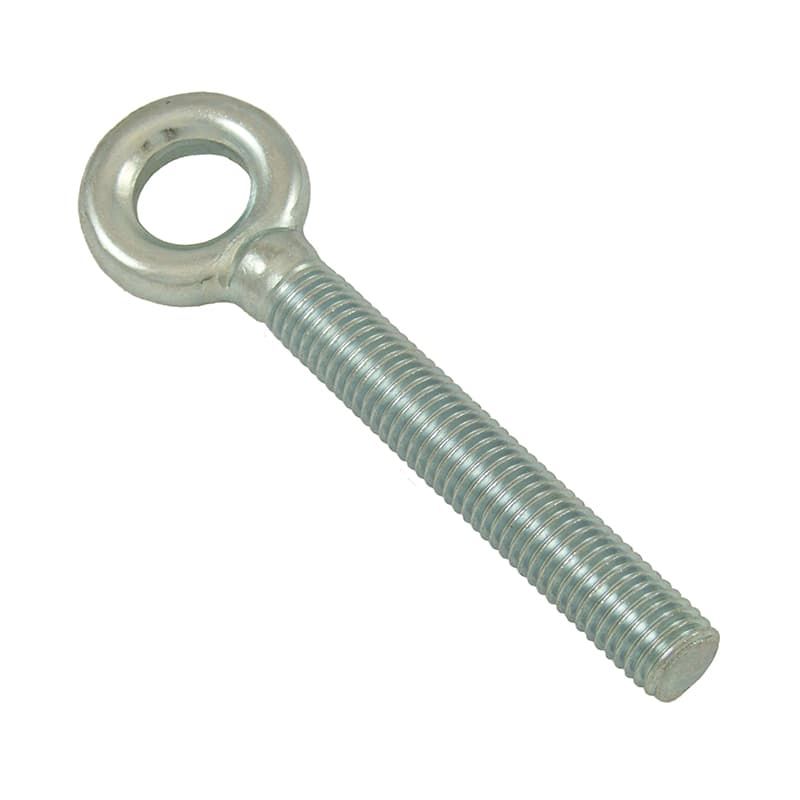

Désignation

Vis à oeil

Matière

Acier Fe430B

Anneau en acier estampé et fermé

Finition

Zingué blanc

Filetage

ISO pas à droite

PRINCIPALES CARACTÉRISTIQUES

Filetage métrique

M8

Charge maximale d'utilisation (Kg)

270

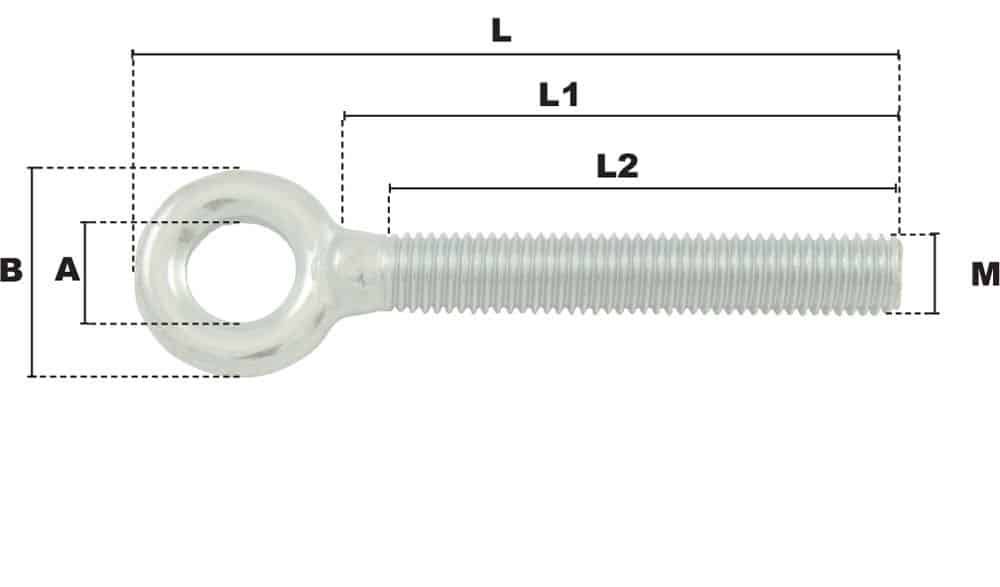

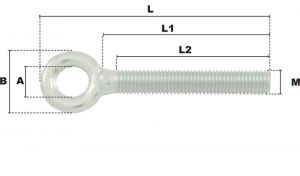

CÔTES ET DIMENSIONS

A - Diamètre intérieur de l'anneau (mm)

10,75

B - Diamètre extérieur de l'anneau (mm)

21,80

L - Longueur totale (mm)

79

L1 - Longueur (mm)

57

L2 - Longueur (mm)

52

Remarque

La charge de rupture est obtenue en multipliant la charge maximale d'utilisation par le coefficient de sécurité 4.
