Infos techniques

Série technique
Inox
Sens du filetage
ISO pas à droite
Filetage métrique
M16
Charge maximale utile (kg)
1000

INFORMATIONS GÉNÉRALES

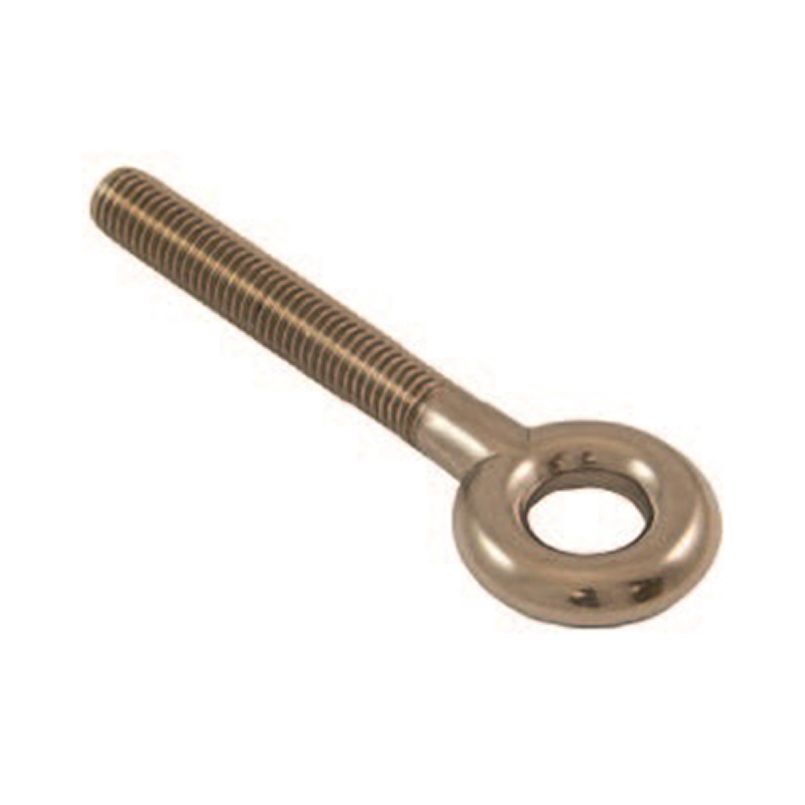

Désignation

Vis à oeil

Matière

Acier Inoxydable AISI 316

Filetage

ISO pas à droite

PRINCIPALES CARACTÉRISTIQUES

Filetage métrique

M16

Charge maximale d'utilisation (Kg)

1000

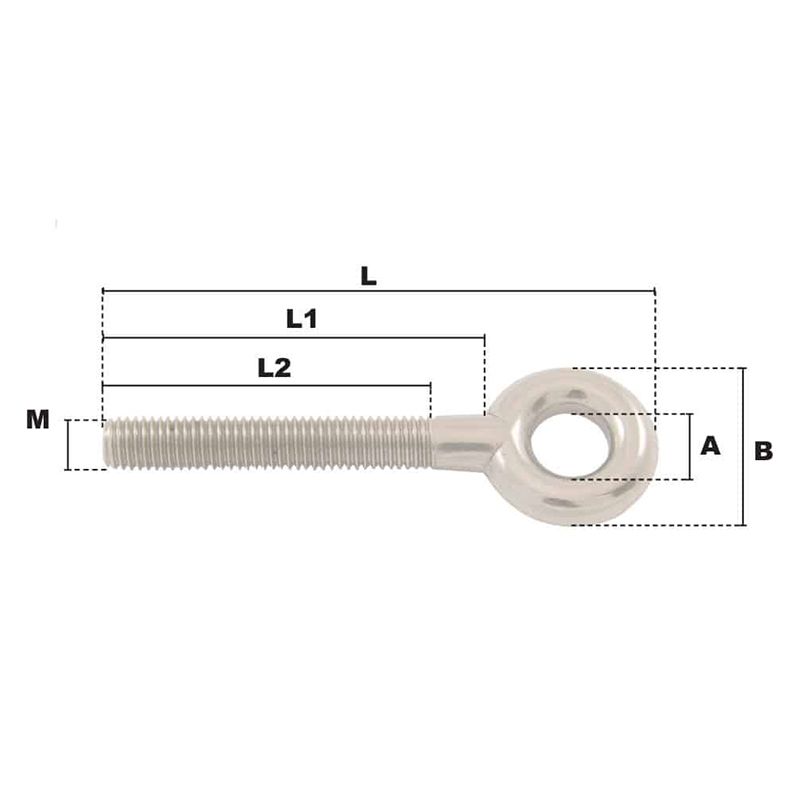

CÔTES ET DIMENSIONS

A - Diamètre intérieur de l'anneau (mm)

22

B - Diamètre extérieur de l'anneau (mm)

50

L - Longueur totale (mm)

198

L1 - Longueur (mm)

145

L2 - Longueur (mm)

130

Remarque

La charge de rupture est obtenue en multipliant la charge maximale d'utilisation par le coefficient de sécurité 4.
