Infos techniques

Série technique
Inox
Sens du filetage
ISO pas à droite
Filetage métrique
M14
Charge maximale utile (kg)
800

INFORMATIONS GÉNÉRALES

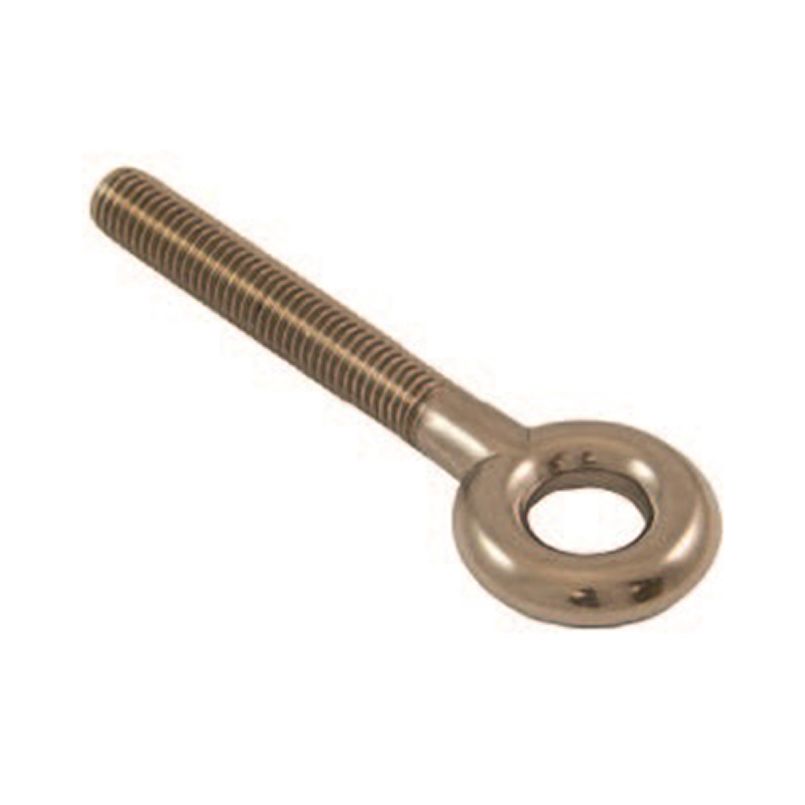

Désignation

Vis à oeil

Matière

Acier Inoxydable AISI 316

Filetage

ISO pas à droite

PRINCIPALES CARACTÉRISTIQUES

Filetage métrique

M14

Charge maximale d'utilisation (Kg)

800

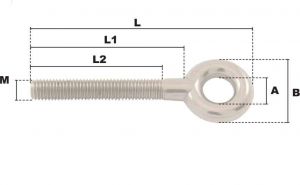

CÔTES ET DIMENSIONS

A - Diamètre intérieur de l'anneau (mm)

20

B - Diamètre extérieur de l'anneau (mm)

43

L - Longueur totale (mm)

174

L1 - Longueur (mm)

127

L2 - Longueur (mm)

118

Remarque

La charge de rupture est obtenue en multipliant la charge maximale d'utilisation par le coefficient de sécurité 4.
