Infos techniques

Série technique
Inox
Sens du filetage
ISO pas à droite
Filetage métrique
M10
Charge maximale utile (kg)
500

INFORMATIONS GÉNÉRALES

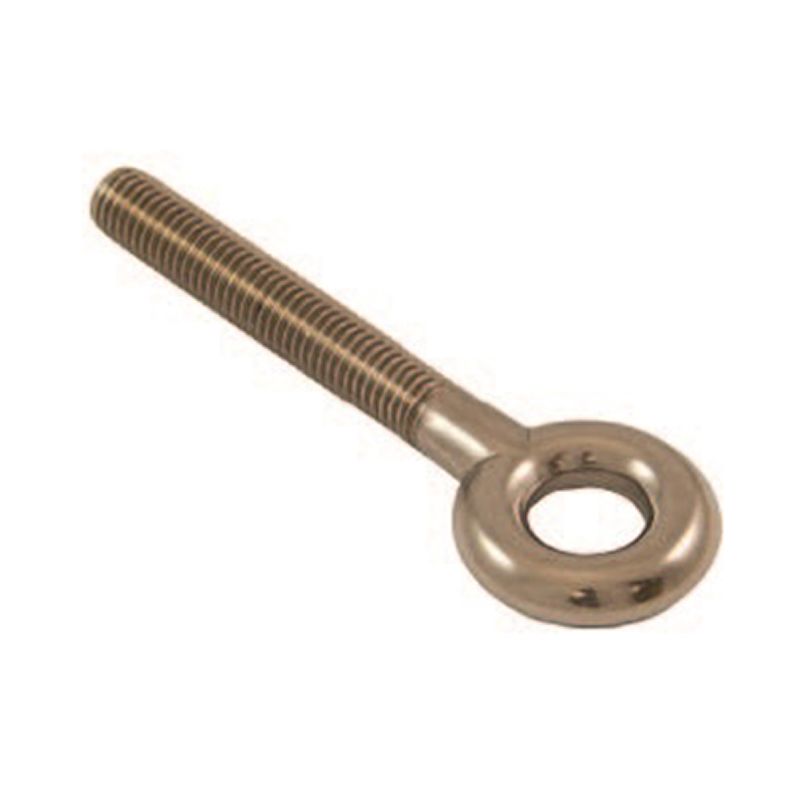

Désignation

Vis à oeil

Matière

Acier Inoxydable AISI 316

Filetage

ISO pas à droite

PRINCIPALES CARACTÉRISTIQUES

Filetage métrique

M10

Charge maximale d'utilisation (Kg)

500

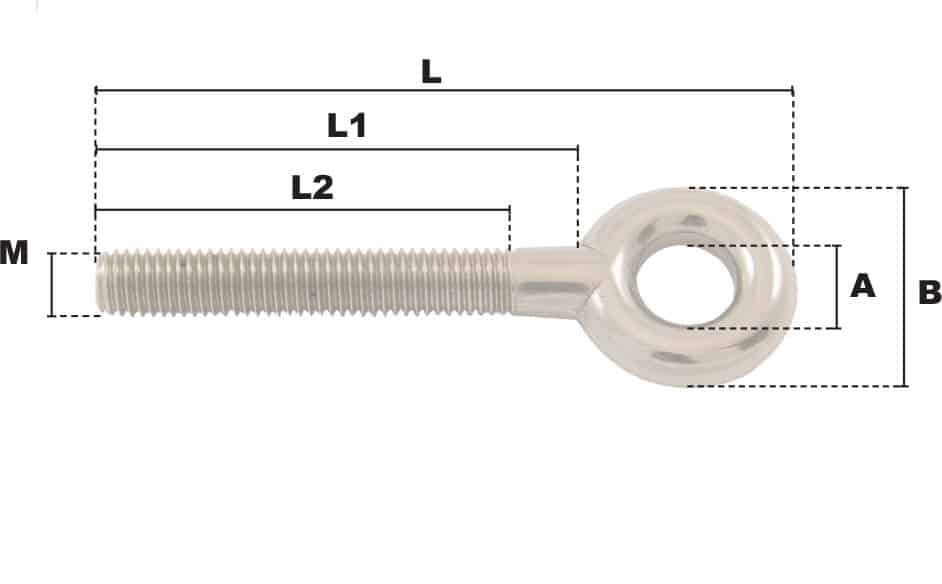

CÔTES ET DIMENSIONS

A - Diamètre intérieur de l'anneau (mm)

13,50

B - Diamètre extérieur de l'anneau (mm)

30

L - Longueur totale (mm)

97

L1 - Longueur (mm)

67

L2 - Longueur (mm)

60

Remarque

La charge de rupture est obtenue en multipliant la charge maximale d'utilisation par le coefficient de sécurité 4.
