Infos techniques
Série technique
Acier
Finition
Zingué
Type de tendeur
1 anneau et 1 chape
Filetage métrique
M20
Charge maximale utile (kg)
1800
Longueur mini (mm)
382,00
Longueur maxi (mm)
546,00
|
INFORMATIONS GÉNÉRALES |
|
|
Désignation |
Tendeur à un anneau et une chape |
|
Matière |
Acier estampé Boulon de classe 8.8 |
|
Finition |
Zingué blanc |
|
PRINCIPALES CARACTÉRISTIQUES |
|
|
Filetage métrique |
M20 |
|
Charge maximale d'utilisation (Kg) |
1800 |
|

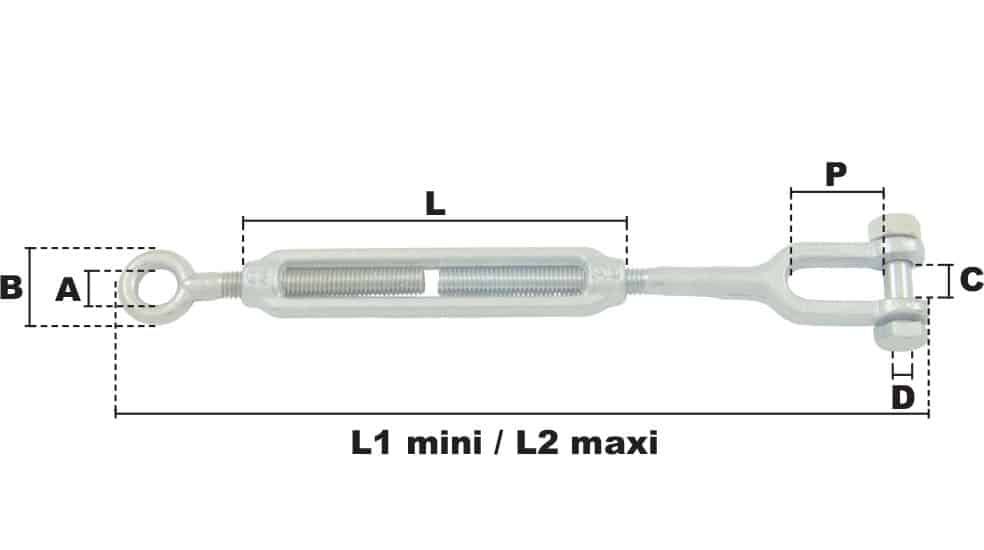

CÔTES ET DIMENSIONS |
|
|
A - Diamètre intérieur de l'anneau (mm) |
28 |
|
B - Diamètre exterieur de l'anneau |
59 |
|
C - Écartement de la chape (mm) |
22 |
|
D - Filetage métrique du boulon de la chape (mm) |
M16 |
|
P - Distance intérieure de la chape (mm) |
42 |
|
L - Longueur de la cage (mm) |
220 |
|
L1 - Longueur mini (mm) |
382 |
|
L2 - Longueur maxi (mm) |
546 |
|
Remarque |
La charge de rupture est obtenue en multipliant la charge maximale d'utilisation par le coefficient de sécurité 4. |
