Infos techniques
Série technique
Haute résistance
Finition
Zingué
Type de manille
Piton standard
Charge maximale utile (kg)
35000
Écartement de la manille (mm)
82,50
Diamètre du piton (mm)
57,00
|
INFORMATIONS GÉNÉRALES |
|
|
Désignation |

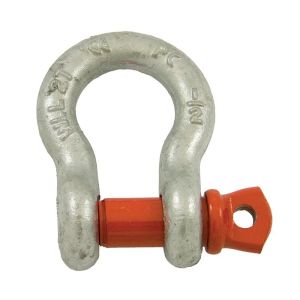

Manille lyre à piton standard |
|
Matière |
Corps : acier C45 Axe : peint en rouge |
|
Finition |
Corps : Zingué blanc Axe : Peint en rouge |
|
PRINCIPALES CARACTÉRISTIQUES |
|
|
D - Diamètre du piton (mm) |
57 |
|
Charge maximale d'utilisation (Kg) |
35000 |
|

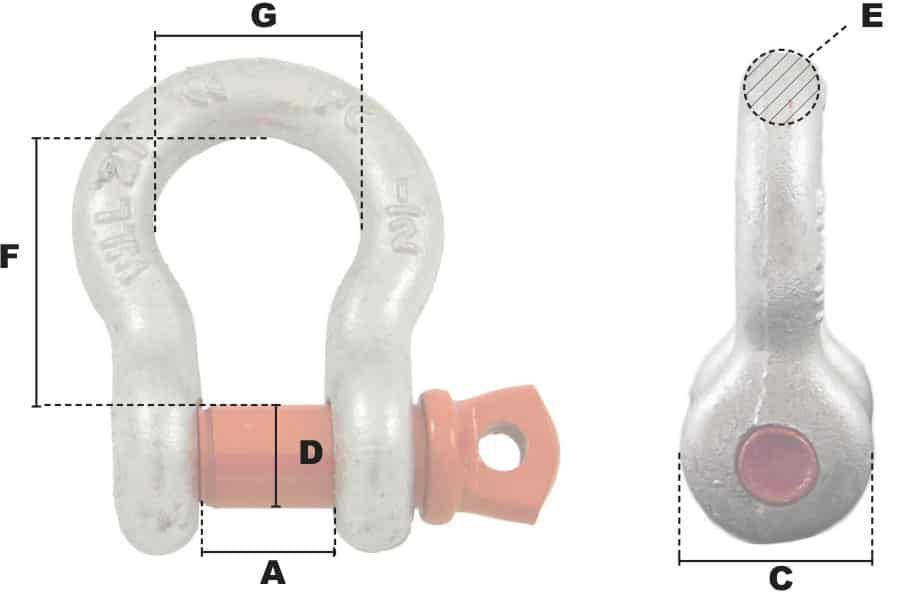

CÔTES ET DIMENSIONS |
|
|
A - Longueur ouverture de la manille (mm) |
82,50 |
|
C - Épaisseur de la manille (mm) |
127 |
|
E - Diamètre du tore (mm) |
51 |
|
E - Diamètre du tore (pouces) |
2 |
|
F - Hauteur intérieure (mm) |
197 |
|
G - Largeur intérieure (mm) |
146 |
|
Remarque |
La charge de rupture est obtenue en multipliant la charge maximale d'utilisation par le coefficient de sécurité 5. |
