PRCMHL122

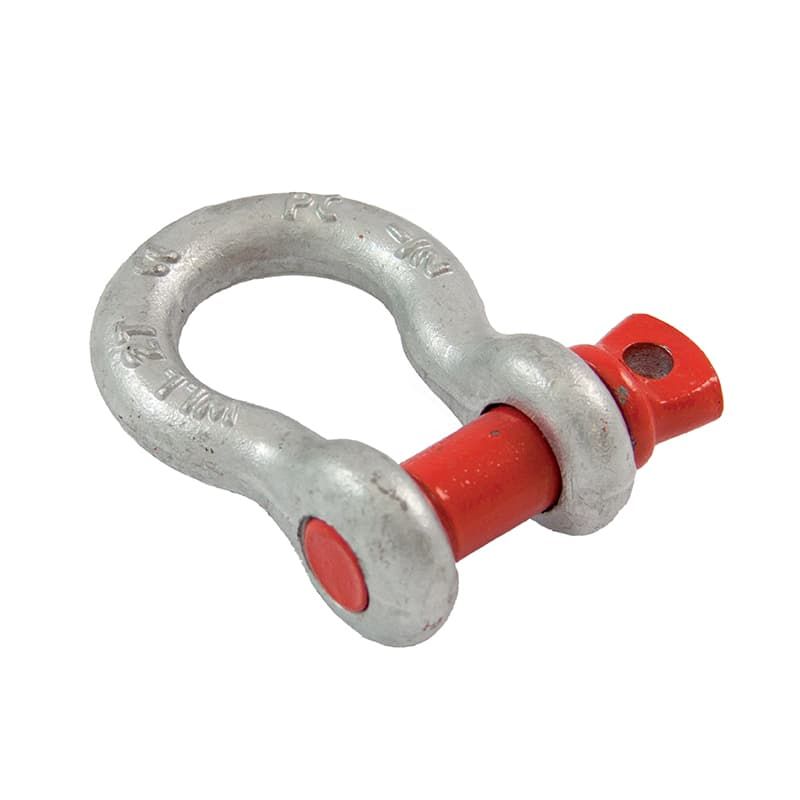

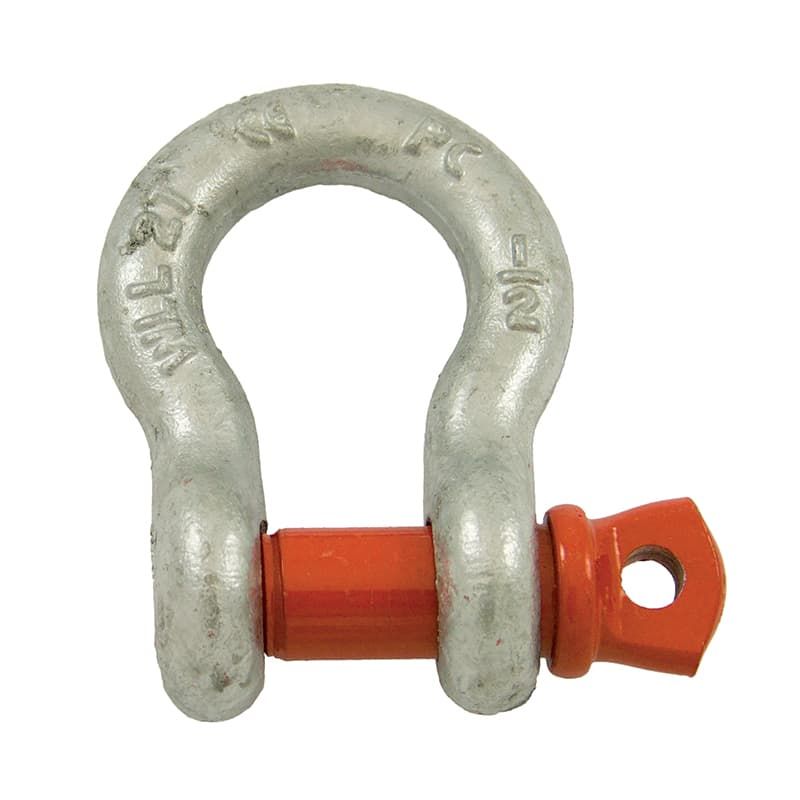

Manille lyre Ø 22mm (Haute Résistance)

1044 TTC

Envoi sous 1-2 jours pour 805 TTC

Infos techniques

Série technique
Haute résistance
Finition
Zingué
Type de manille
Piton standard
Charge maximale utile (kg)
4750
Écartement de la manille (mm)
32,00
Diamètre du piton (mm)
22,00

INFORMATIONS GÉNÉRALES

Désignation

Manille lyre à piton standard

Matière

Corps : acier C45

Axe : peint en rouge

Finition

Corps : Zingué blanc

Axe : Peint en rouge

PRINCIPALES CARACTÉRISTIQUES

D - Diamètre du piton (mm)

22

Charge maximale d'utilisation (Kg)

4750

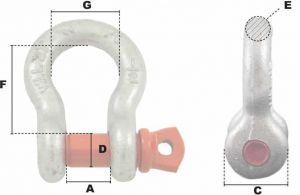

CÔTES ET DIMENSIONS

A - Longueur ouverture de la manille (mm)

32

C - Épaisseur de la manille (mm)

48

E - Diamètre du tore (mm)

19,10

E - Diamètre du tore (pouces)

3/4

F - Hauteur intérieure (mm)

71

G - Largeur intérieure (mm)

51

Remarque

La charge de rupture est obtenue en multipliant la charge maximale d'utilisation par le coefficient de sécurité 5.
