Manille lyre boulonnée goupillée Ø 32mm (Haute Résistance)
Référence : PRCMHLG132
Article en stock sous 48H
Entreprisevendéenne
Paiement100% sécurisé
Infos techniques
Série technique
Haute résistance
Finition
Zingué
Type de manille
Boulonnée goupillée
Charge maximale utile (kg)
9500
Écartement de la manille (mm)
46,00
Diamètre du piton (mm)
32,00
|
INFORMATIONS GÉNÉRALES |
|
|
Désignation |
Manille lyre à piton boulonnée goupillée |
|
Matière |
Corps : acier C45 Axe : acier allié |
|
Finition |
Corps : Zingué blanc Axe : Peint en rouge |
|
PRINCIPALES CARACTÉRISTIQUES |
|
|
D - Diamètre du piton (mm) |
32 |
|
Charge maximale d'utilisation (Kg) |
9500 |
|

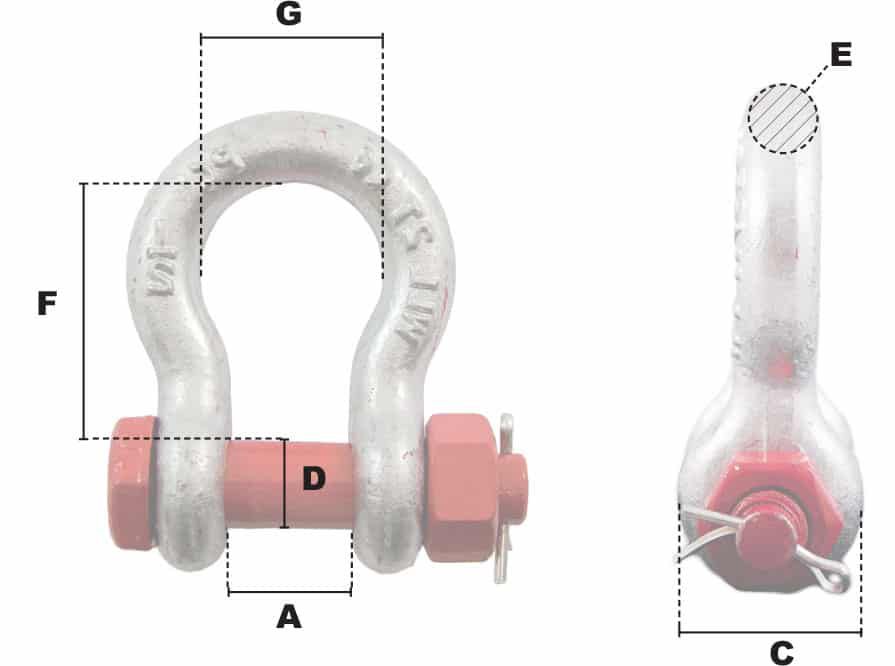

CÔTES ET DIMENSIONS |
|
|
A - Longueur ouverture de la manille (mm) |
46 |
|
C - Épaisseur de la manille (mm) |
66 |
|
E - Diamètre du tore (mm) |
28 |
|
E - Diamètre du tore (pouces) |
1 1/8 |
|
F - Hauteur intérieure (mm) |
108 |
|
G - Largeur intérieure (mm) |
74 |
|
Remarque |
La charge de rupture est obtenue en multipliant la charge maximale d'utilisation par le coefficient de sécurité 5. |
