Infos techniques
Série technique
Haute résistance
Finition
Zingué
Type de manille
Piton standard
Charge maximale utile (kg)
3250
Écartement de la manille (mm)
27,00
Diamètre du piton (mm)
19,00
|
INFORMATIONS GÉNÉRALES |
|
|
Désignation |

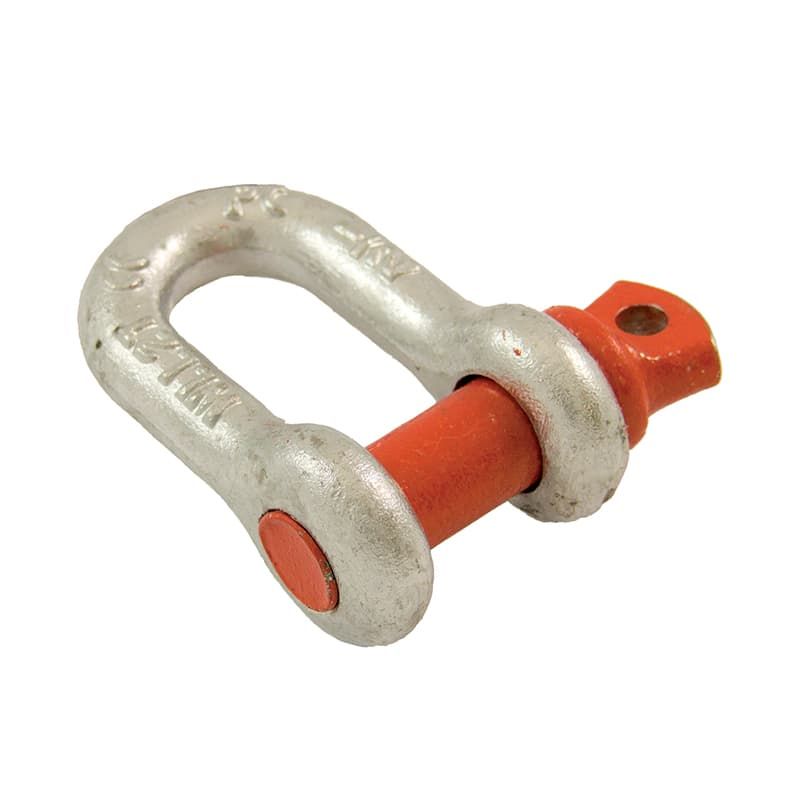

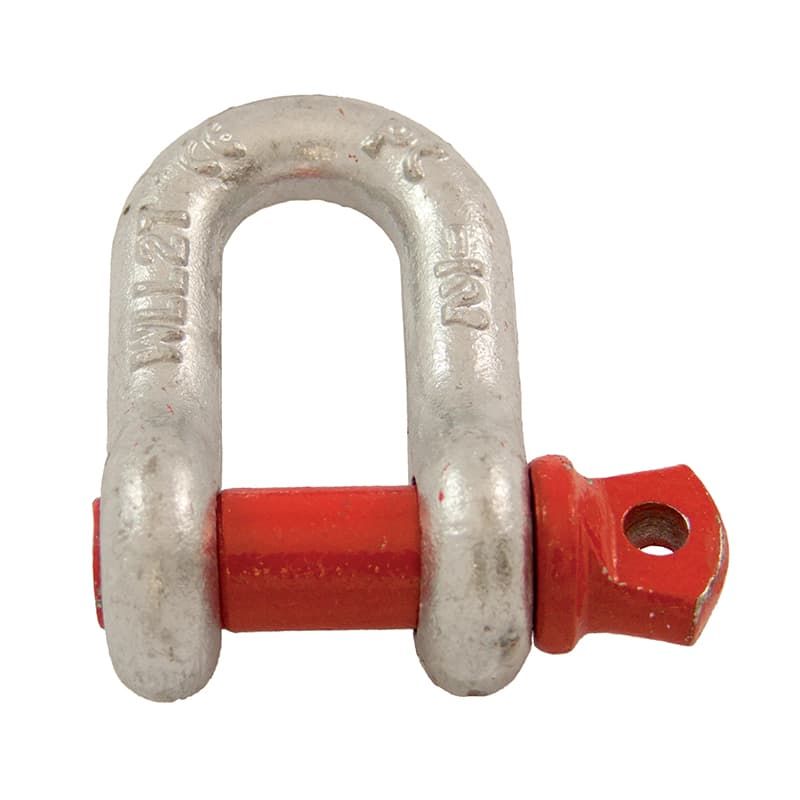

Manille droite à piton |
|
Matière |
Corps : acier C45 Axe : acier allié |
|
Finition |
Corps : zingué blanc Axe : peint en rouge |
|
PRINCIPALES CARACTÉRISTIQUES |
|
|
D - Diamètre du piton (mm) |
19 |
|
Charge maximale d'utilisation (Kg) |
3250 |
|

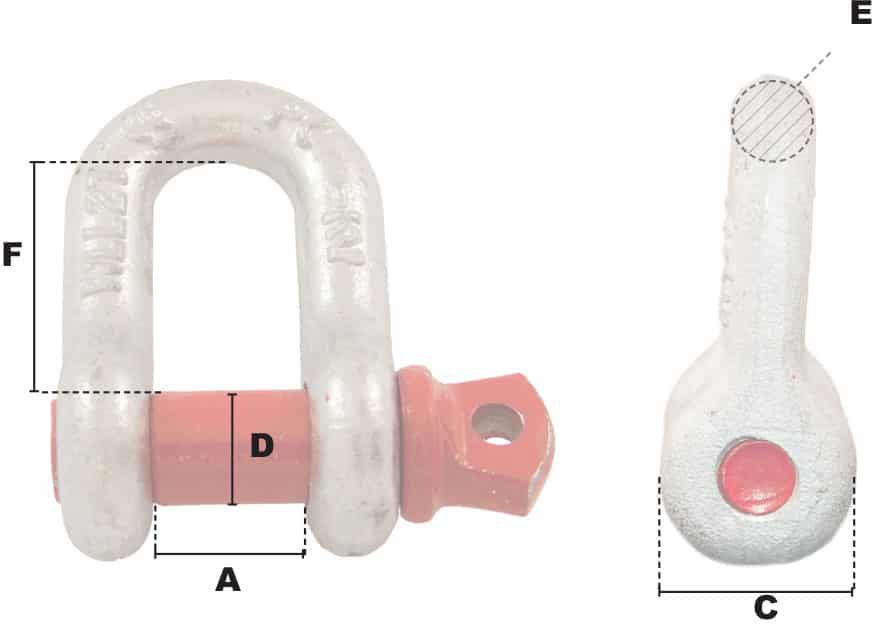

CÔTES ET DIMENSIONS |
|
|
A - Écartement de la manille (mm) |
27 |
|
E - Diamètre tore (mm) |
15,80 |
|
E - Diamètre tore (pouces ) |
5/8 |
|
C - Largeur inférieur (mm) |
40 |
|
F - Hauteur intérieur (mm) |
51 |
|
Remarque |
La charge de rupture est obtenue en multipliant la charge maximale d'utilisation par le coefficient de sécurité 5. |
