Infos techniques
Série technique
Acier
Finition
Zingué
Type de maillon
Delta
Charge maximale utile (kg)
700
Taille d'ouverture (mm)
11,00
Diamètre du maillon (mm)
9,00
|
INFORMATIONS GÉNÉRALES |
|
|
Désignation |

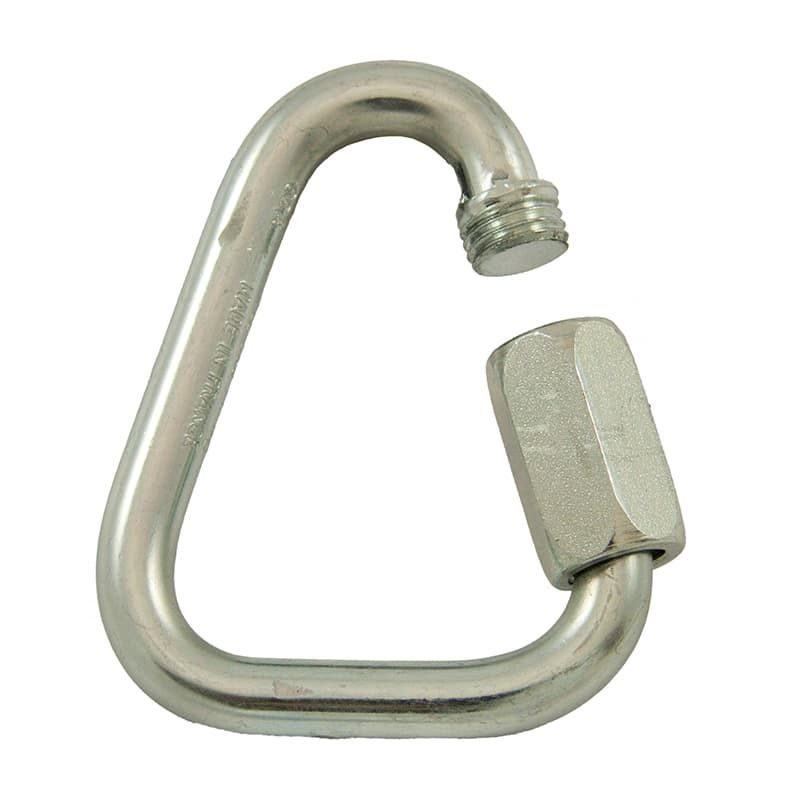

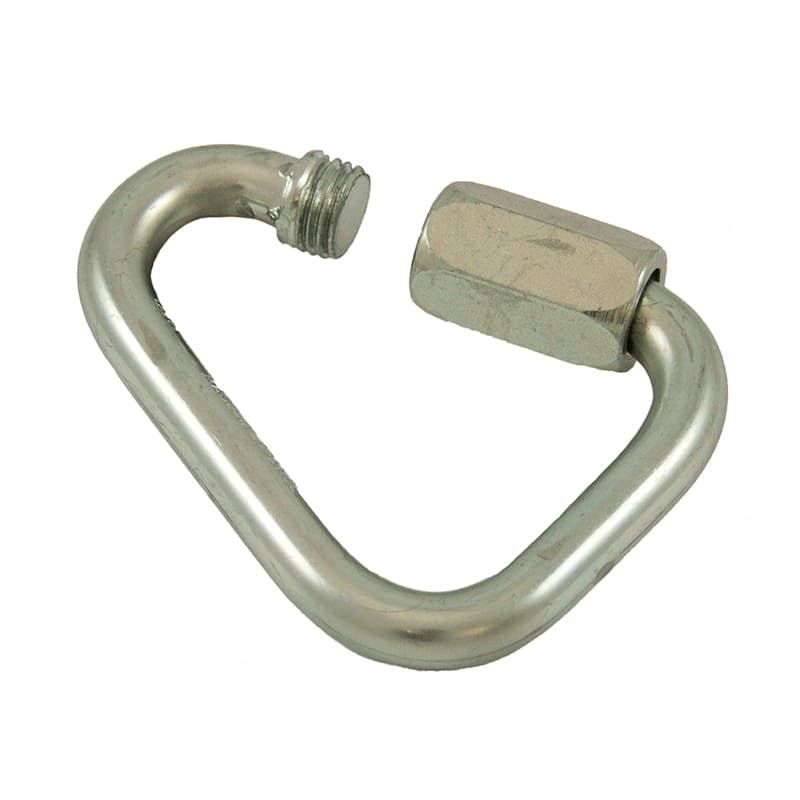

Maillon rapide delta |
|
Matière |
Tige acier FM-8 Ecrou acier A-42FM |
|
Finition |
Zingué blanc |
|
PRINCIPALES CARACTÉRISTIQUES |
|
|
Charge maximale d'utilisation (Kg) |
700 |
|
Ø - Diamètre du maillon (mm) |
9 |
|

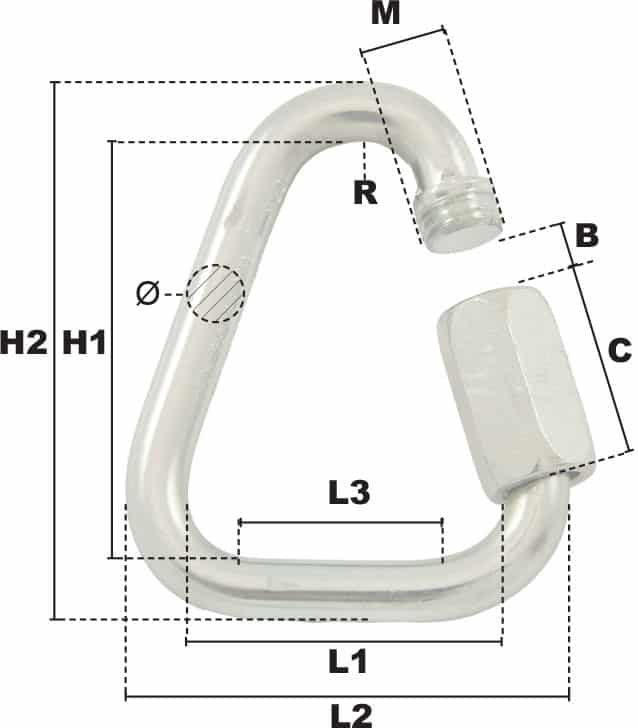

CÔTES ET DIMENSIONS |
|
|
B - Distance d'ouverture (mm) |
11 |
|
C - Longueur de l'écrou (mm) |
26 |
|
M - Filetage métrique (mm) |
12 |
|
L1 - Longueur (mm) |
42 |
|
L2 - Longueur (mm) |
60 |
|
L3 - Longueur (mm) |
23 |
|
H1 - Hauteur (mm) |
60 |
|
H2 - Hauteur (mm) |
78 |
|
R - Rayon de l'anse (mm) |
9,50 |
|
Remarque |
La charge de rupture est obtenue en multipliant la charge maximale d'utilisation par le coefficient de sécurité 5. |
