Infos techniques
Finition
Inox
Type de maillon
Delta
Charge maximale utile (kg)
3150
Taille d'ouverture (mm)
19,00
Diamètre du maillon (mm)
16,00
|
INFORMATIONS GÉNÉRALES |
|
|
Désignation |

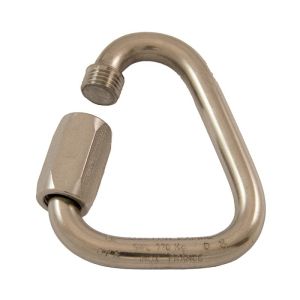

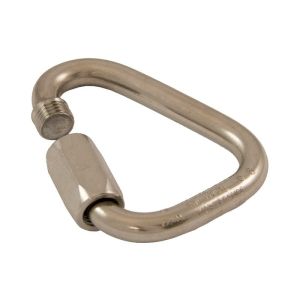

Maillon rapide delta |
|
Matière |
Acier inoxydable AISI 316L Tige et écrous en CrNi |
|
PRINCIPALES CARACTÉRISTIQUES |
|
|
Charge maximale d'utilisation (Kg) |
3150 |
|
Ø - Diamètre du maillon (mm) |
16 |
|

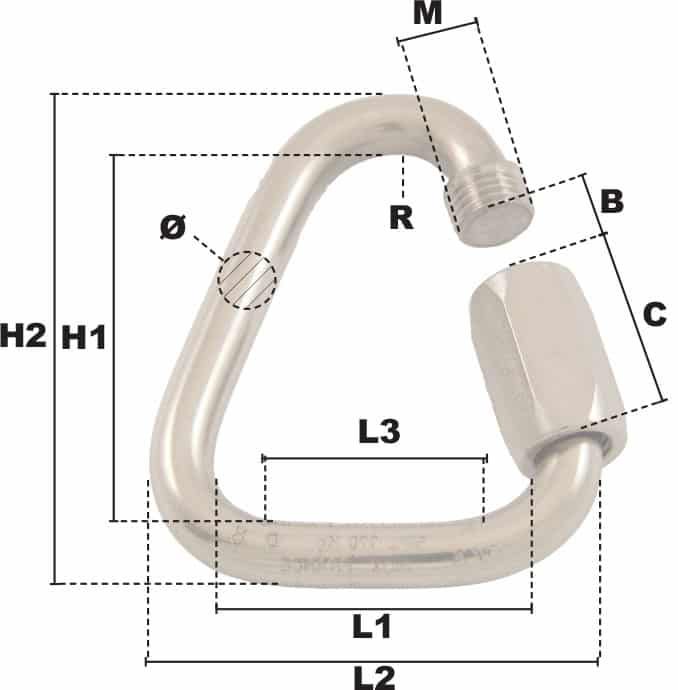

CÔTES ET DIMENSIONS |
|
|
B - Distance d'ouverture (mm) |
19 |
|
C - Longueur de l'écrou (mm) |
45 |
|
M - Filetage métrique (mm) |
19 |
|
L1 - Longueur (mm) |
61 |
|
L2 - Longueur (mm) |
93 |
|
L3 - Longueur (mm) |
31,50 |
|
H1 - Hauteur (mm) |
106 |
|
H2 - Hauteur (mm) |
138 |
|
R - Rayon de l'anse (mm) |
14,75 |
|
Remarque |
La charge de rupture est obtenue en multipliant la charge maximale d'utilisation par le coefficient de sécurité 5. |
