Infos techniques
Série technique
Inox
Filetage métrique
M6
Diamètre nominale
8
Diamètre extérieur du tube (mm)
13,00
Diamètre intérieur du tube (pouces)
1/4
Écartement de l'étrier (mm)
14,00
|
INFORMATIONS GÉNÉRALES |
|
|
Désignation |

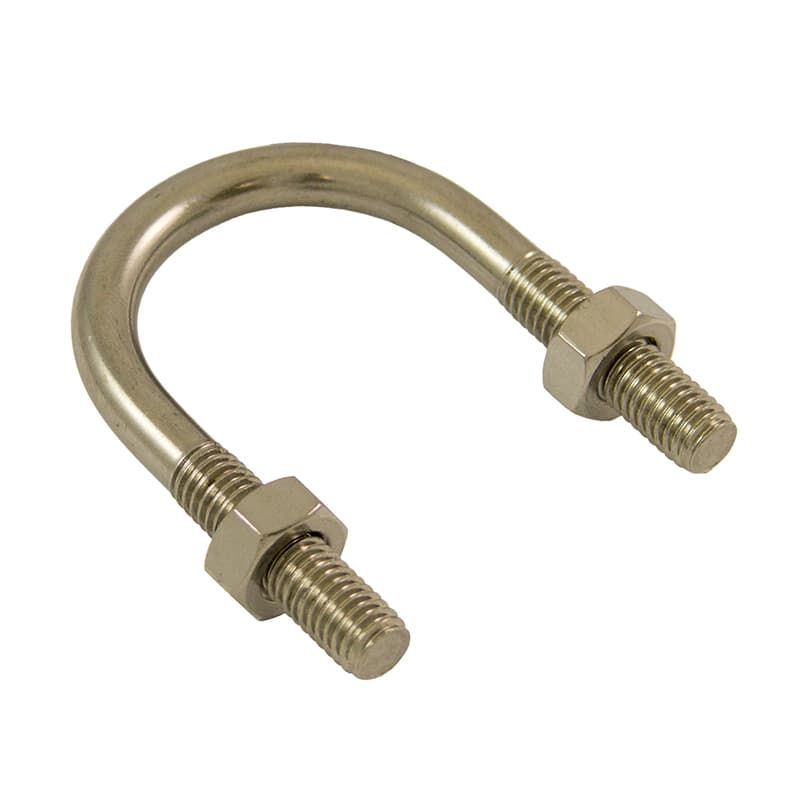

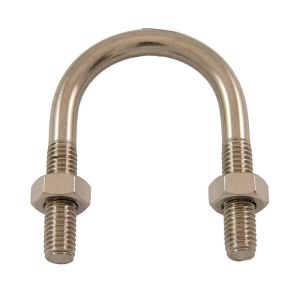

Étrier pour tube |
|
Matière |
Acier Inoxydable AISI 304 |
|
PRINCIPALES CARACTÉRISTIQUES |
|
|
Ø Diamètre nominal DN |
8 |
|
Ø Diamètre extérieur du tube (mm) |
13 |
|
Ø Diamètre intérieur du tube (pouces) |
1/4 |
|
Filetage métrique |
M6 |
|

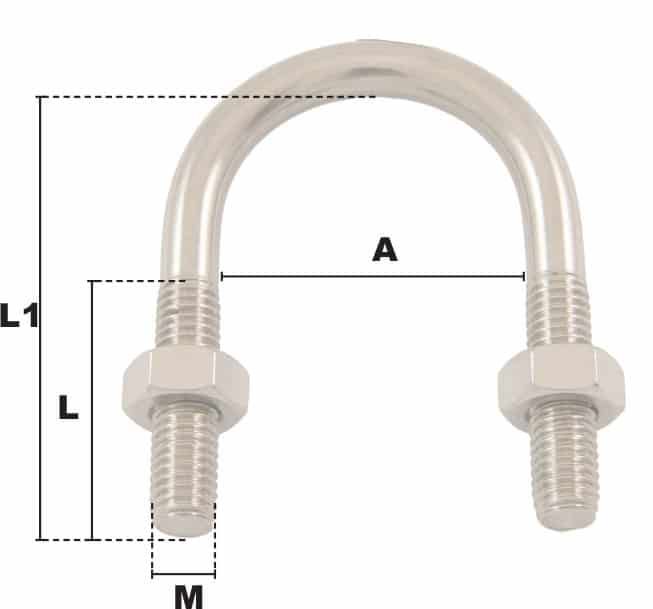

CÔTES ET DIMENSIONS |
|
|
A - Écartement de l'étrier (mm) |
14 |
|
L - Longueur de vis (mm) |
20 |
|
L1- Longueur intérieure de l'étrier (mm) |
28 |
|
Remarque |
Livré avec deux écrous. |
