Infos techniques
Série technique
Acier
Finition
Zingué
Filetage métrique
M10
Diamètre nominale
100
Diamètre extérieur du tube (mm)
114,00
Diamètre intérieur du tube (pouces)
4
Écartement de l'étrier (mm)
116,00
|
INFORMATIONS GÉNÉRALES |
|
|
Désignation |

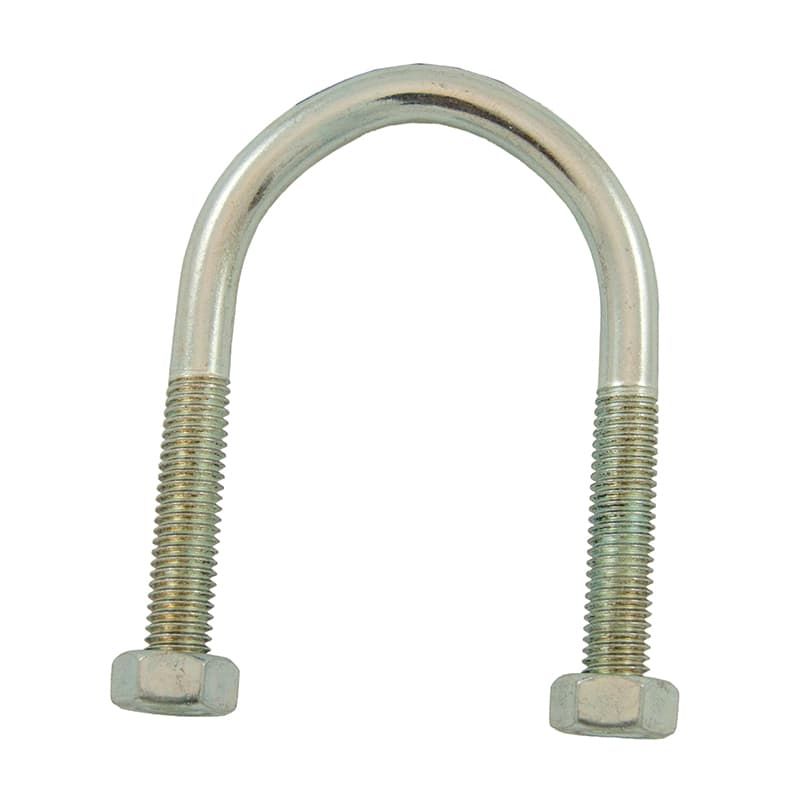

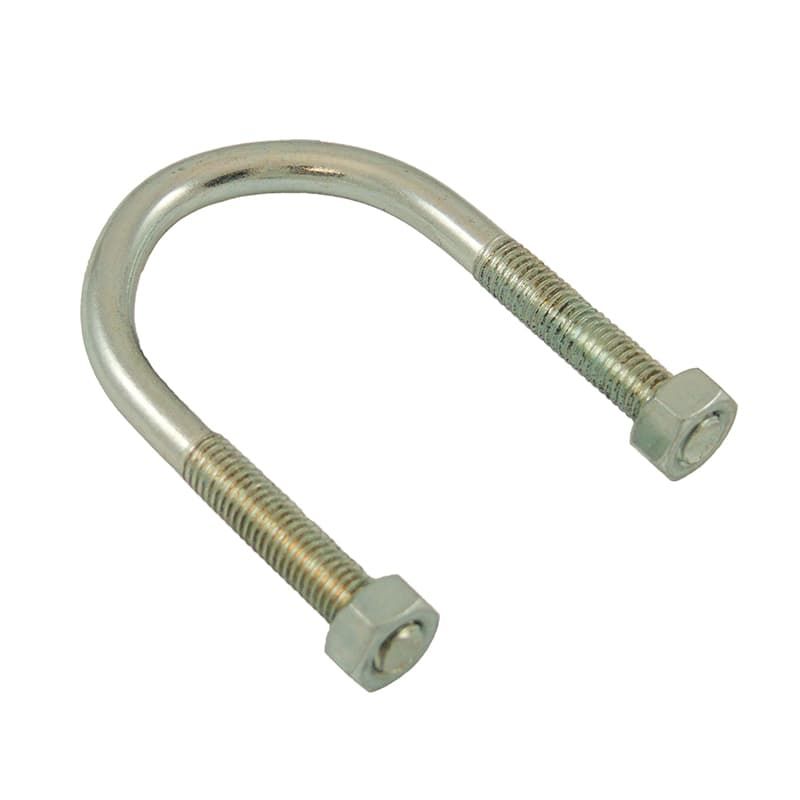

Étrier pour tube |
|
Matière |
Acier |
|
Finition |
Zingué blanc |
|
PRINCIPALES CARACTÉRISTIQUES |
|
|
Ø Diamètre nominal DN |
100 |
|
Ø Diamètre extérieur du tube (mm) |
114 |
|
Ø Diamètre intérieur du tube (pouces) |
4 |
|
Filetage métrique |
M10 |
|

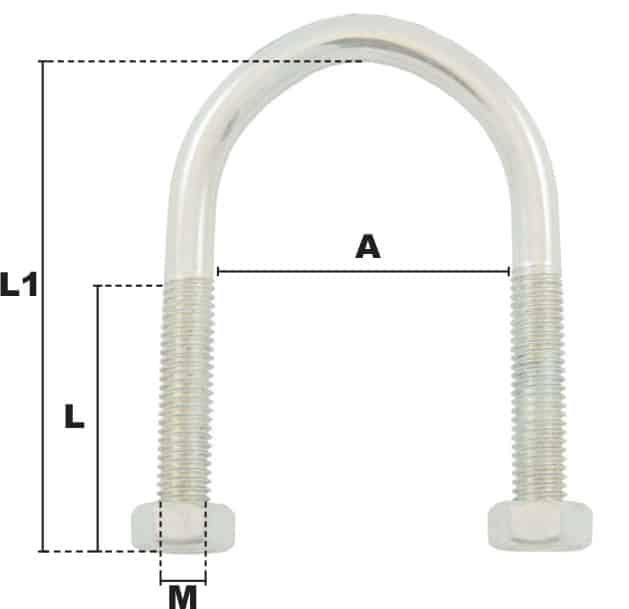

CÔTES ET DIMENSIONS |
|
|
A - Écartement de l'étrier (mm) |
116 |
|
L - Longueur de vis (mm) |
40 |
|
L1- Longueur intérieure de l'étrier (mm) |
156 |
|
Remarque |
Livré avec deux écrous. |
