Infos techniques
Série technique
Acier
Finition
Bichromaté
Charge maximale utile (kg)
150
Filetage métrique
M8
Diamètre intérieur de l'anse (mm)
19,00
|
INFORMATIONS GÉNÉRALES |
|
|
Désignation |

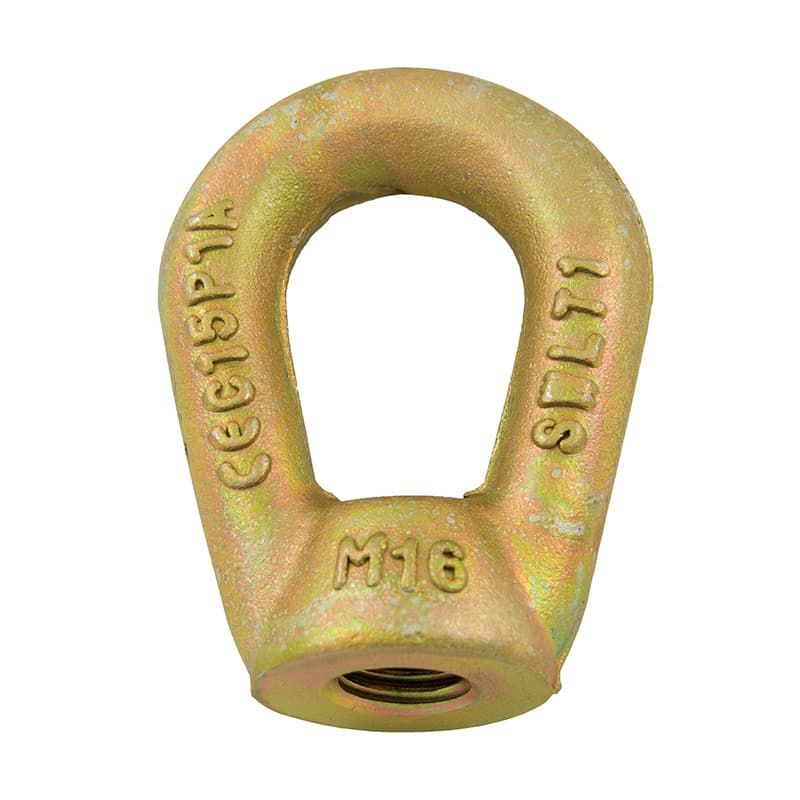

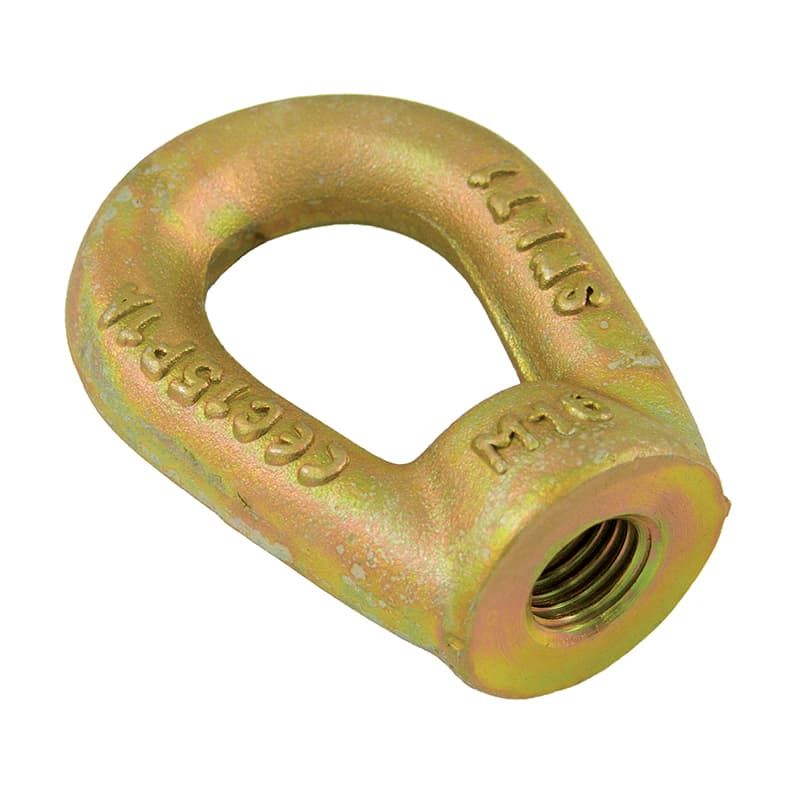

Écrou à anse |
|
Matière |
Acier C15 estampé |
|
Finition |
Zingué Bichromaté |
|
Taraudage |
ISO |
|
PRINCIPALES CARACTÉRISTIQUES |
|
|
Filetage métrique |
M8 |
|
Charge maximale d'utilisation (Kg) |
150 |
|
Charge maximal d'utilisation à 45° (Kg) |
90 |
|

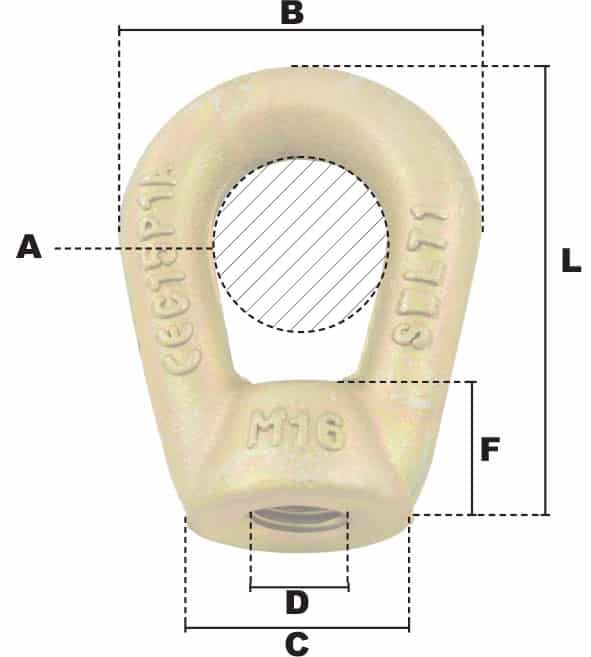

CÔTES ET DIMENSIONS |
|
|
A - Diamètre intérieur de l'anse (mm) |
19 |
|
B - Largeur extérieure de l'anse (mm) |
38 |
|
C - Diamètre extérieur (mm) |
19,50 |
|
F - Longueur filetage (mm) |
14 |
|
L - Longueur totale de l'anse |
48 |
|
Remarque |
La charge de rupture est obtenue en multipliant la charge maximale d'utilisation par le coefficient de sécurité 6. |
