Infos techniques
Série technique
Acier
Finition
Bichromaté
Type de produits
Vis longue
Charge maximale utile (kg)
1500
Filetage métrique
M22
|
INFORMATIONS GÉNÉRALES |
|
|
Désignation |

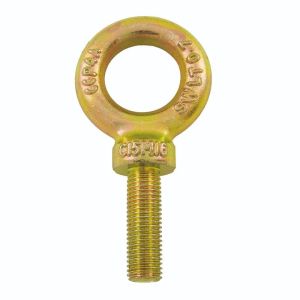

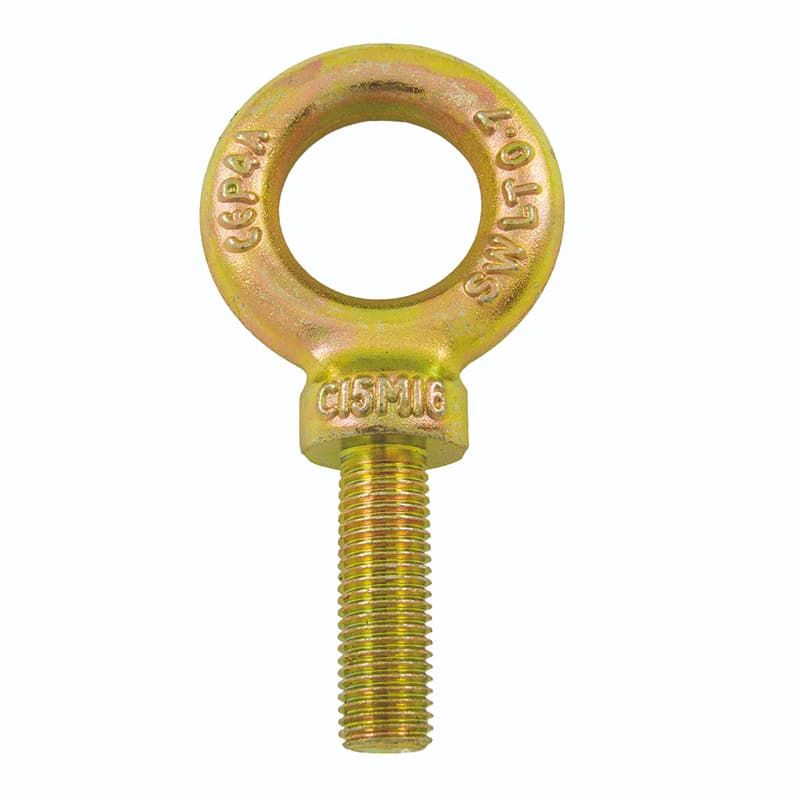

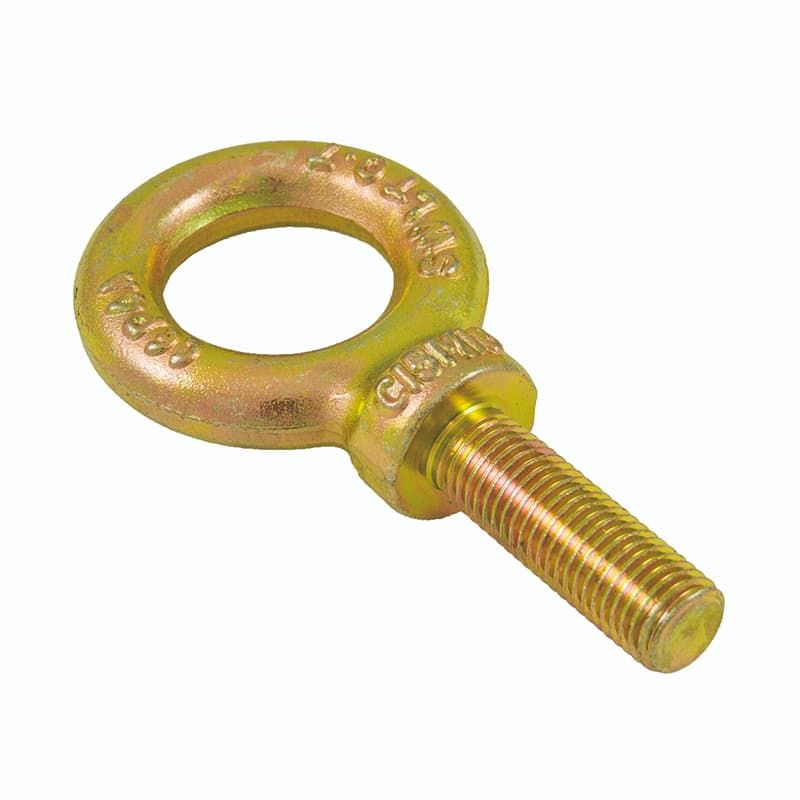

Anneau de levage mâle long |
|
Matière |
Acier C15 estampé |
|
Finition |
Zingué bichromaté |
|
PRINCIPALES CARACTÉRISTIQUES |
|
|
Filetage métrique |
M22 |
|
Charge maximale d'utilisation (Kg) |
1 500 |
|
Charge maximal d'utilisation à 45° (Kg) |
1 000 |
|

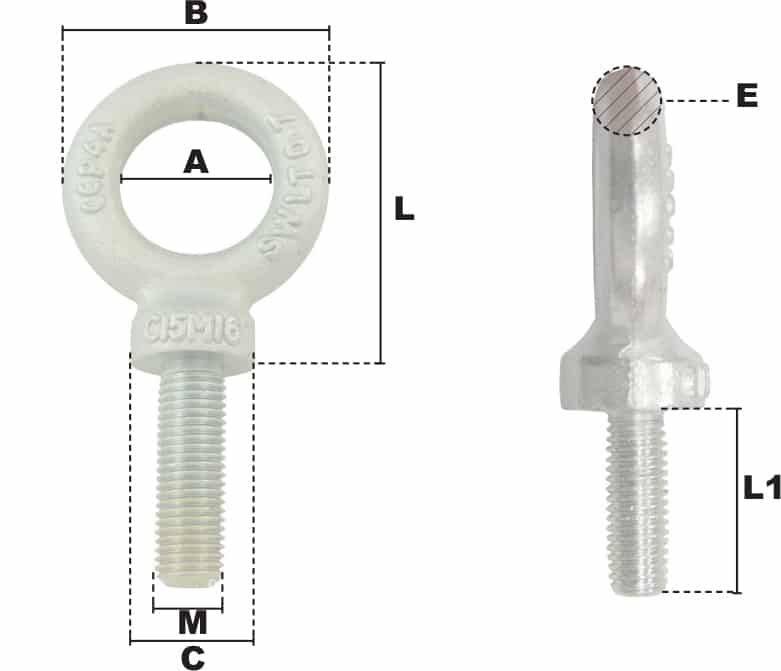

CÔTES ET DIMENSIONS |
|
|
A - Diamètre intérieur (mm) |
50 |
|
B - Diamètre extérieur (mm) |
84 |
|
C - Diamètre (mm) |
35 |
|
E - Diamètre (mm) |
17 |
|
L - Hauteur (mm) |
98 |
|
L1 - Hauteur de vis (mm) |
62 |
|
Pas métrique (mm) |
2,50 |
|
Remarque |
La charge de rupture est obtenue en multipliant la charge maximale d'utilisation par le coefficient de sécurité 6. |
