Infos techniques
Série technique
Acier
Finition
Zingué
Type de produits
Vis courte
Charge maximale utile (kg)
230
Filetage métrique
M10
|
INFORMATIONS GÉNÉRALES |
|
|
Désignation |

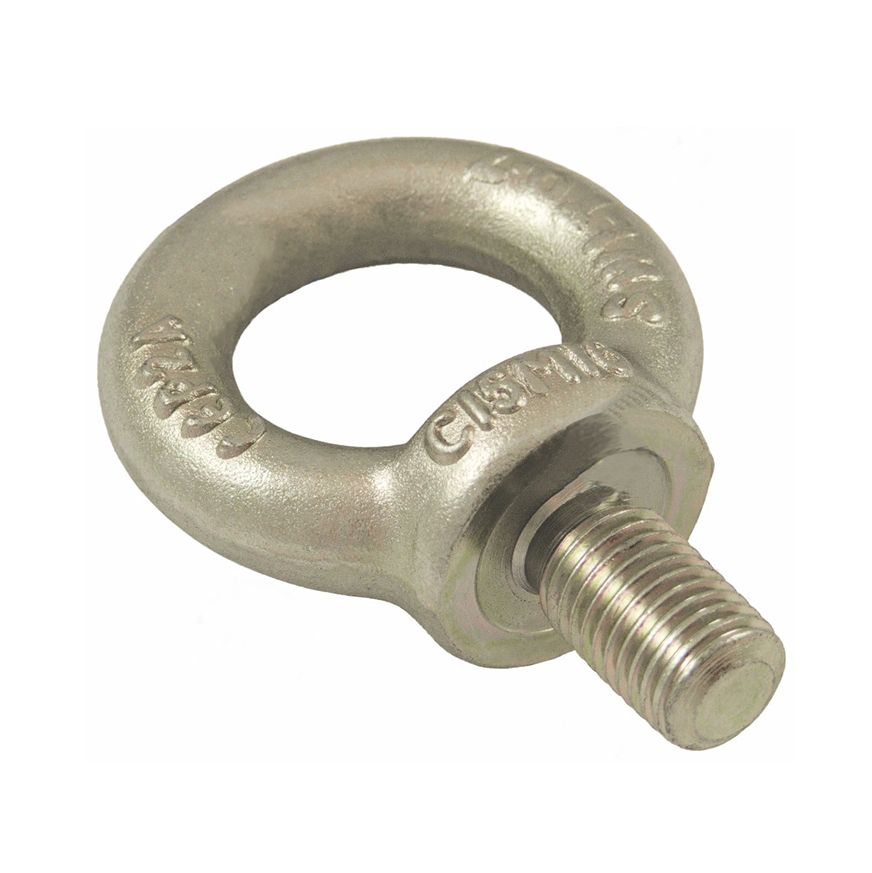

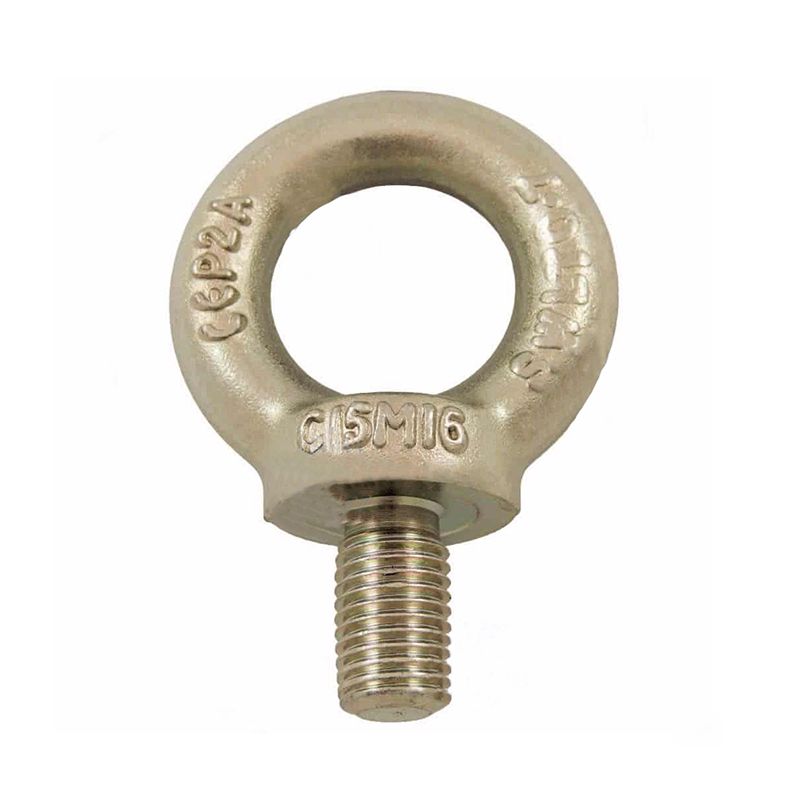

Anneau de levage mâle court |
|
Matière |
Acier C15 estampé |
|
Finition |
Zingué blanc |
|
PRINCIPALES CARACTÉRISTIQUES |
|
|
Filetage métrique |
M10 |
|
Charge maximale d'utilisation (Kg) |
230 |
|
Charge maximal d'utilisation à 45° (Kg) |
170 |
|

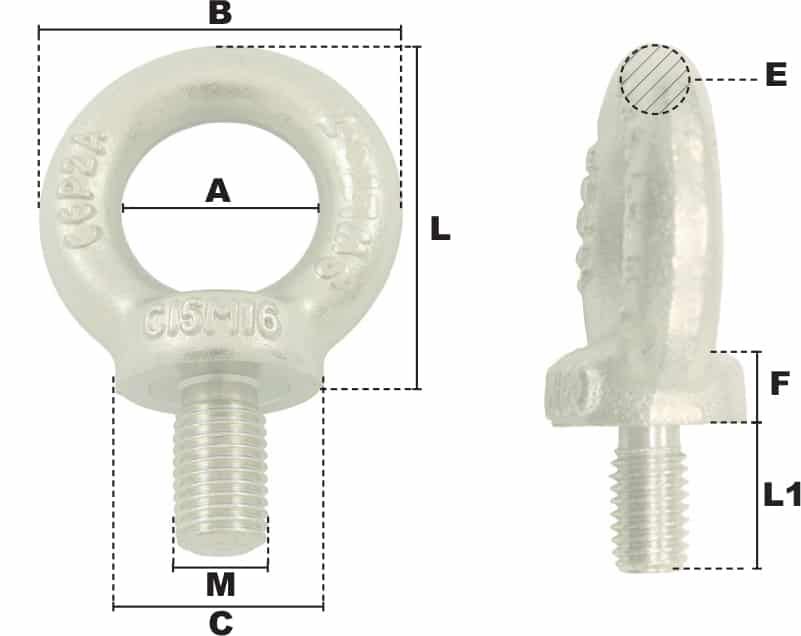

CÔTES ET DIMENSIONS |
|
|
A - Diamètre intérieur (mm) |
25 |
|
B - Diamètre extérieur (mm) |
45 |
|
C - Diamètre (mm) |
25 |
|
E - Diamètre (mm) |
10 |
|
F - Hauteur (mm) |
8 |
|
L - Hauteur (mm) |
45 |
|
L1 - Hauteur de vis (mm) |
17 |
|
Pas métrique (mm) |
1,50 |
|
Remarque |
La charge de rupture est obtenue en multipliant la charge maximale d'utilisation par le coefficient de sécurité 6. |
