Infos techniques
Série technique
Inox
Type de produits
Vis courte
Charge maximale utile (kg)
70
Filetage métrique
M6
|
INFORMATIONS GÉNÉRALES |
|
|
Désignation |

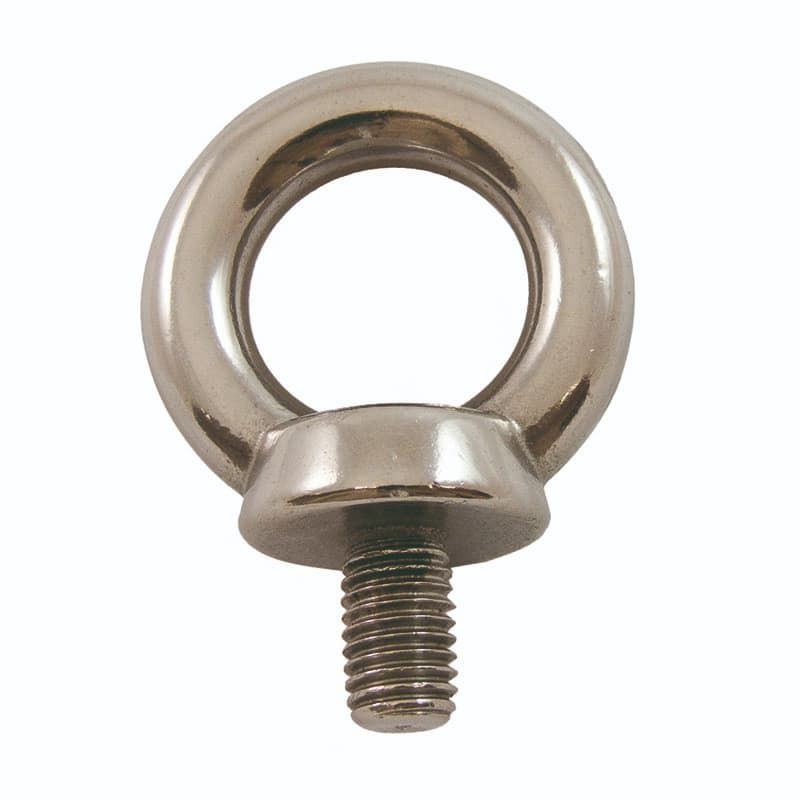

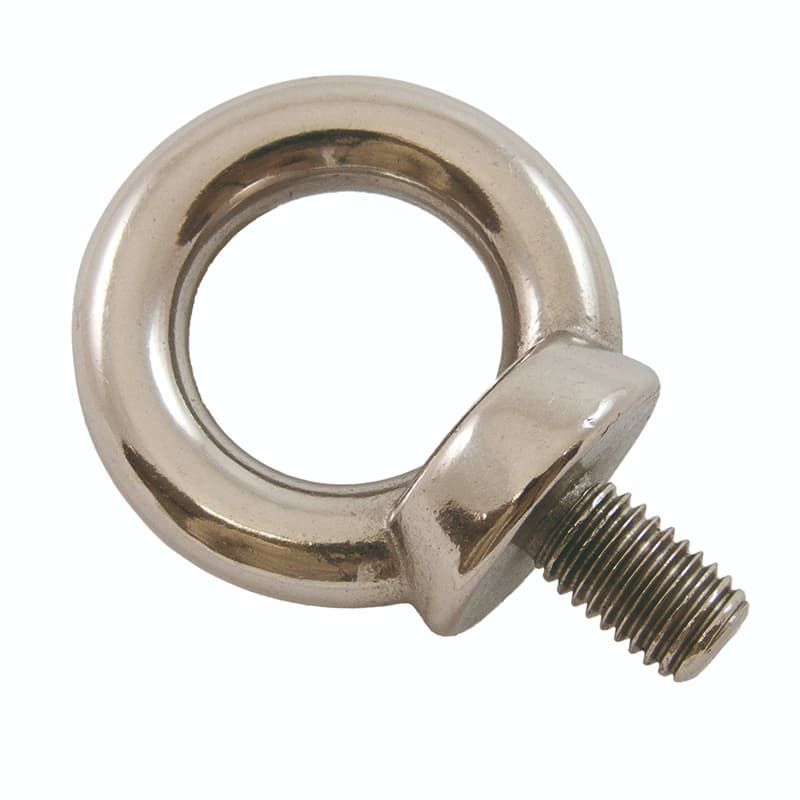

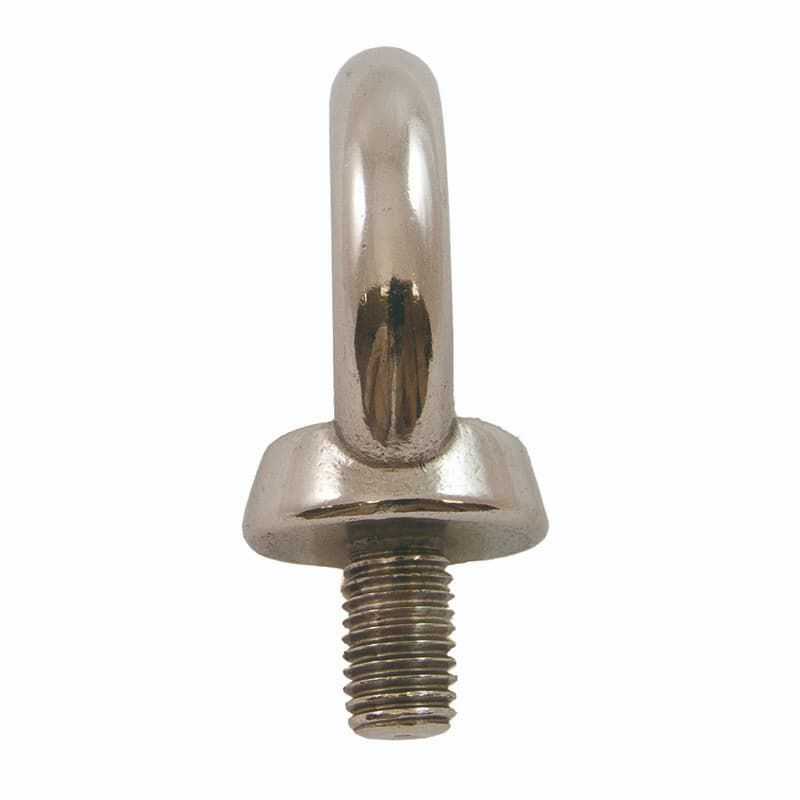

Anneau de levage mâle court |
|
Matière |
Acier Inoxydable AISI 316 |
|
PRINCIPALES CARACTÉRISTIQUES |
|
|
Filetage métrique |
M6 |
|
Charge indicative (Kg) |
70 |
|

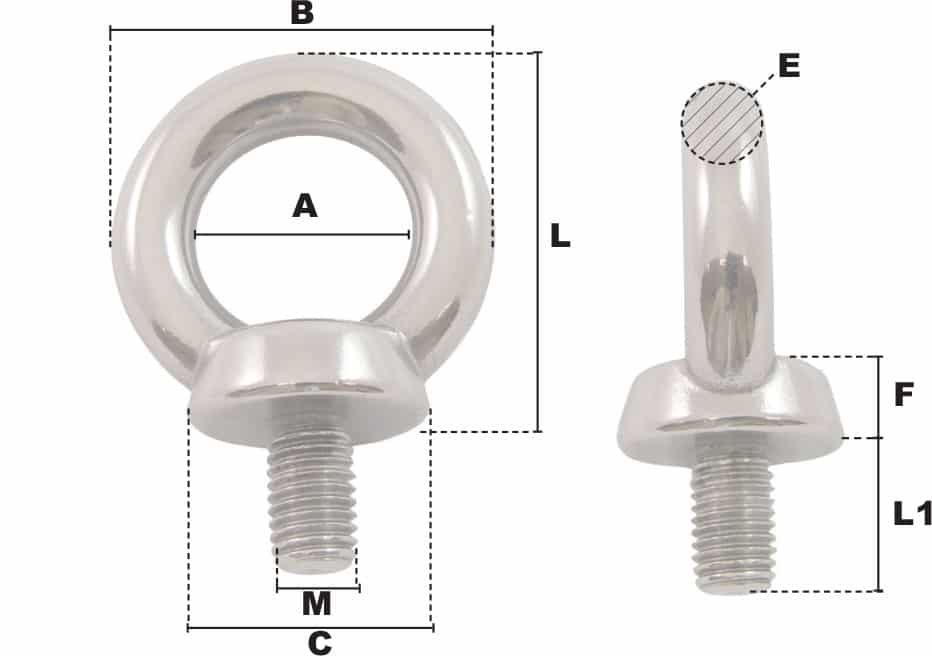

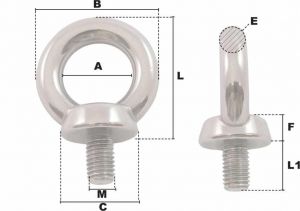

CÔTES ET DIMENSIONS |
|
|
A - Diamètre intérieur (mm) |
20 |
|
B - Diamètre extérieur (mm) |
36 |
|
C - Diamètre de la tête de vis (mm) |
20 |
|
E - Diamètre du tore (mm) |
8 |
|
F - Épaisseur (mm) |
6 |
|
L - Longueur (mm) |
36 |
|
L1 - Longueur de la vis (mm) |
13 |
|
Remarque |
La charge indicative n'est pas garantie. Ce produit ne doit être pas utilisé pour des applications de levage. Les dimensions correspondent à celles de la norme DIN 580. |
