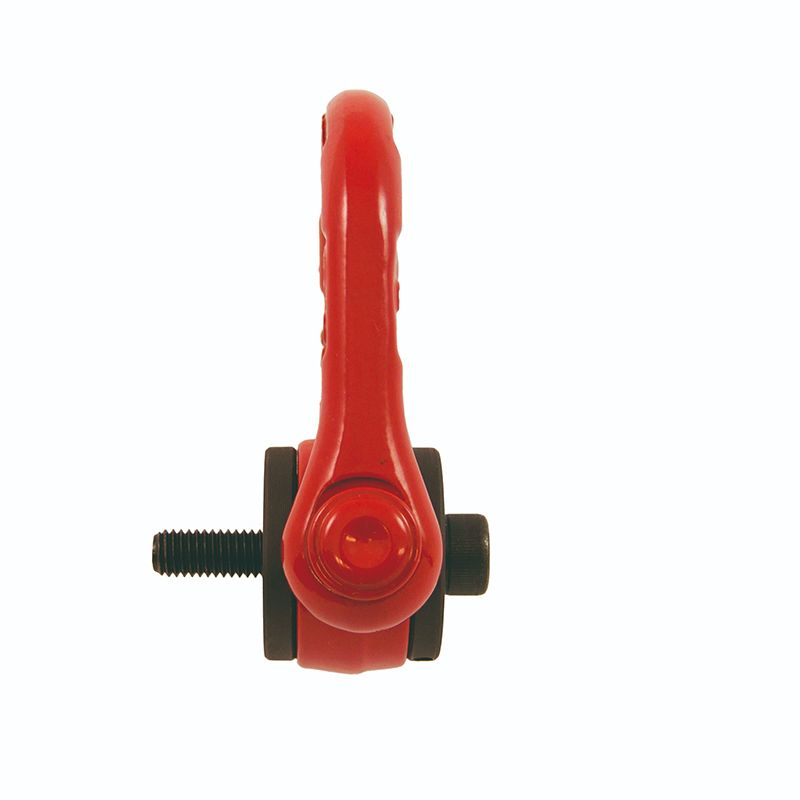

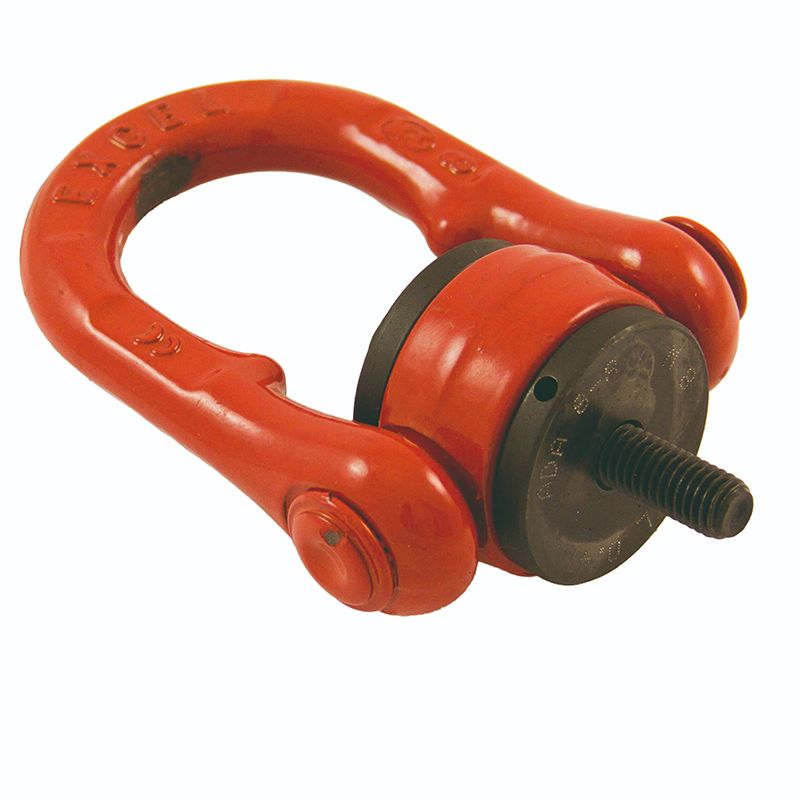

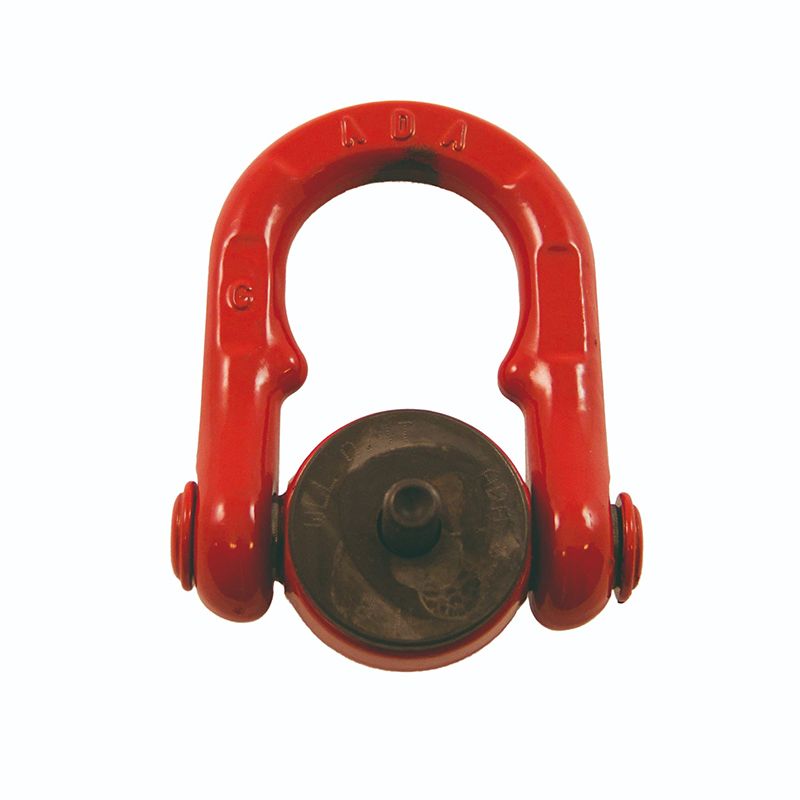

Anneau de levage mâle articulé M27 (Haute Résistance)
Référence : PRCHALA127
Article en stock sous 48H
Entreprisefrançaise
Paiement100% sécurisé
Infos techniques
Série technique
Haute résistance
Finition
Peint en rouge
Type de produits
Articulé
Charge maximale utile (kg)
5000
Filetage métrique
M27
|
INFORMATIONS GÉNÉRALES |
|
|
Désignation |
Anneau de levage mâle articulé |
|
Matière |
Acier Allié grade 80 |
|
Finition |
Peint en rouge |
|
PRINCIPALES CARACTÉRISTIQUES |
|
|
Filetage métrique |
M27 |
|
Charge maximale d'utilisation (Kg) |
5000 |
|

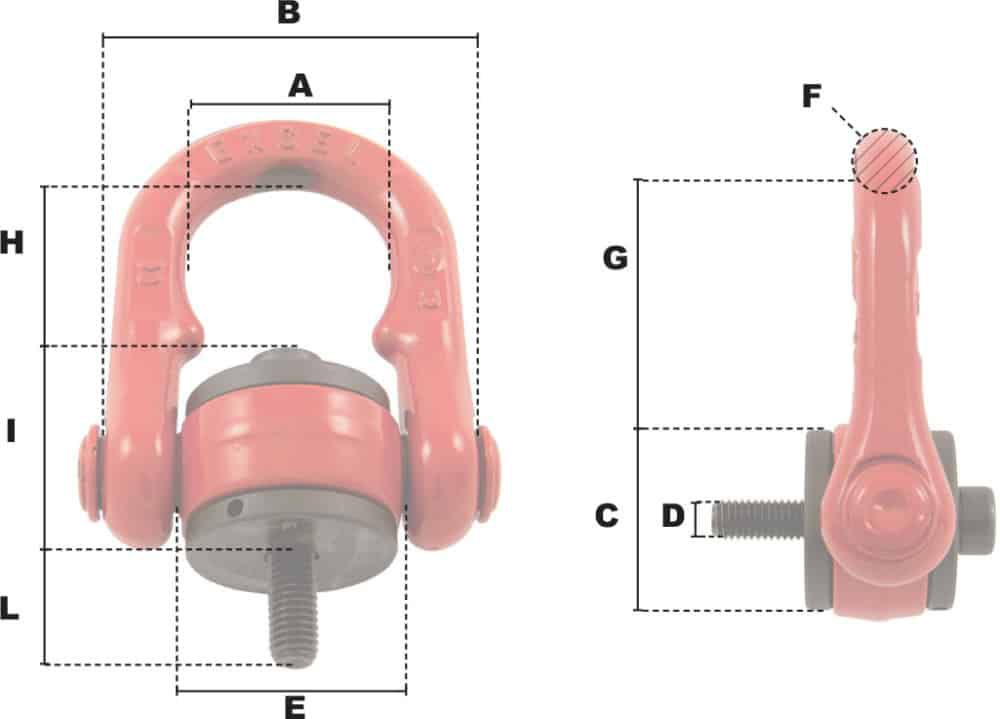

CÔTES ET DIMENSIONS |
|
|
A - Diamètre intérieur (mm) |
53 |
|
B - Largeur extérieur (mm) |
105 |
|
C - Diamètre (mm) |
49 |
|
E - Diamètre du pivot (mm) |
56 |
|
F - Diamètre du tore (mm) |
20 |
|
G - Hauteur (mm) |
71 |
|
H - Hauteur intérieure (mm) |
61 |
|
I - Hauteur du pivot (mm) |
65 |
|
L - Hauteur de la vis (mm) |
36 |
|
Remarque |
La charge de rupture est obtenue en multipliant la charge maximale d'utilisation par le coefficient de sécurité 5. Rotation à 360° et articulation à 180° |
